Větrání průmyslových hal — bilance tepla a průtok vzduchu v praxi

Vzduchotechnika · 4. srpna 2026

Jak stanovit průtok větracího vzduchu ve výrobní hale: hygienické minimum podle NV 361/2007, tepelná bilance, vliv teplotní stratifikace a dimenzování aerace.

U výrobní haly se návrh vzduchotechniky rozhoduje ve dvou bodech: v hygienickém minimu daném legislativou a v tepelné bilanci letního provozu. První hodnota bývá u haly s desítkami pracovníků řádově tisíce m³/h, druhá desítky tisíc m³/h. Rozhodující je tedy prakticky vždy odvod tepla — a právě tam se dělá nejvíc chyb, protože se počítá s průměrnou teplotou v objemu haly namísto s teplotou odváděného vzduchu.

Druhý zdroj chyb je násobnost výměny vzduchu. Údaj „hala se větrá 3× za hodinu" nemá u objektu s výškou 10 m žádnou vypovídací hodnotu — pobytová zóna má 2 m a zbytek objemu slouží jako tepelný zásobník. Návrh vedený přes n [h⁻¹] u vysokých hal systematicky předimenzuje nebo naopak nezvládne lokální tepelnou zátěž u strojů.

Následující postup vychází z ČSN 12 7010 (navrhování větracích a klimatizačních zařízení), nařízení vlády č. 361/2007 Sb. v platném znění a z ČSN EN 16798-3 pro požadavky na jednotky. Přesné hodnoty tříd práce a limitů si vždy ověřte v aktuálním znění předpisu — novelizace NV 361/2007 se dotýkaly i tabulek dávek vzduchu.

Hygienické minimum: dávka vzduchu a vzdušný prostor

Minimální množství venkovního vzduchu na zaměstnance je vázáno na třídu práce podle energetického výdeje. Orientační hodnoty podle NV 361/2007 Sb.:

Třída práce	Charakter činnosti	Dávka [m³/h·os.]
I, IIa	sedavá práce, montáž lehkých dílů	50
IIb, IIIa, IIIb	obsluha strojů, manipulace, svařování	70
IVa, IVb, V	kovářské práce, těžká manipulace	90

K tomu platí požadavek na vzdušný prostor na zaměstnance — typicky 12 m³ pro třídy I a IIa, 15 m³ pro IIb až IIIb a 20 m³ pro IVa a vyšší, přičemž do objemu se nepočítá prostor nad 4 m výšky a prostor zaplněný technologií. U hal je tento požadavek splněn vždy, u uzavřených obsluhových kabin a mezaninů nikoli.

Pokud na pracovišti vznikají chemické látky nebo prach, počítá se navíc zřeďovací průtok V = ṁ / (c_PEL,frakce − c_e) se součinitelem nedokonalého smísení 3 až 10 podle uspořádání. Praktické pravidlo: 80 % škodlivin má zachytit lokální odsávání u zdroje (odsávací rameno u svařovacího pracoviště typicky 800–1 200 m³/h), celkové větrání řeší jen zbytek.

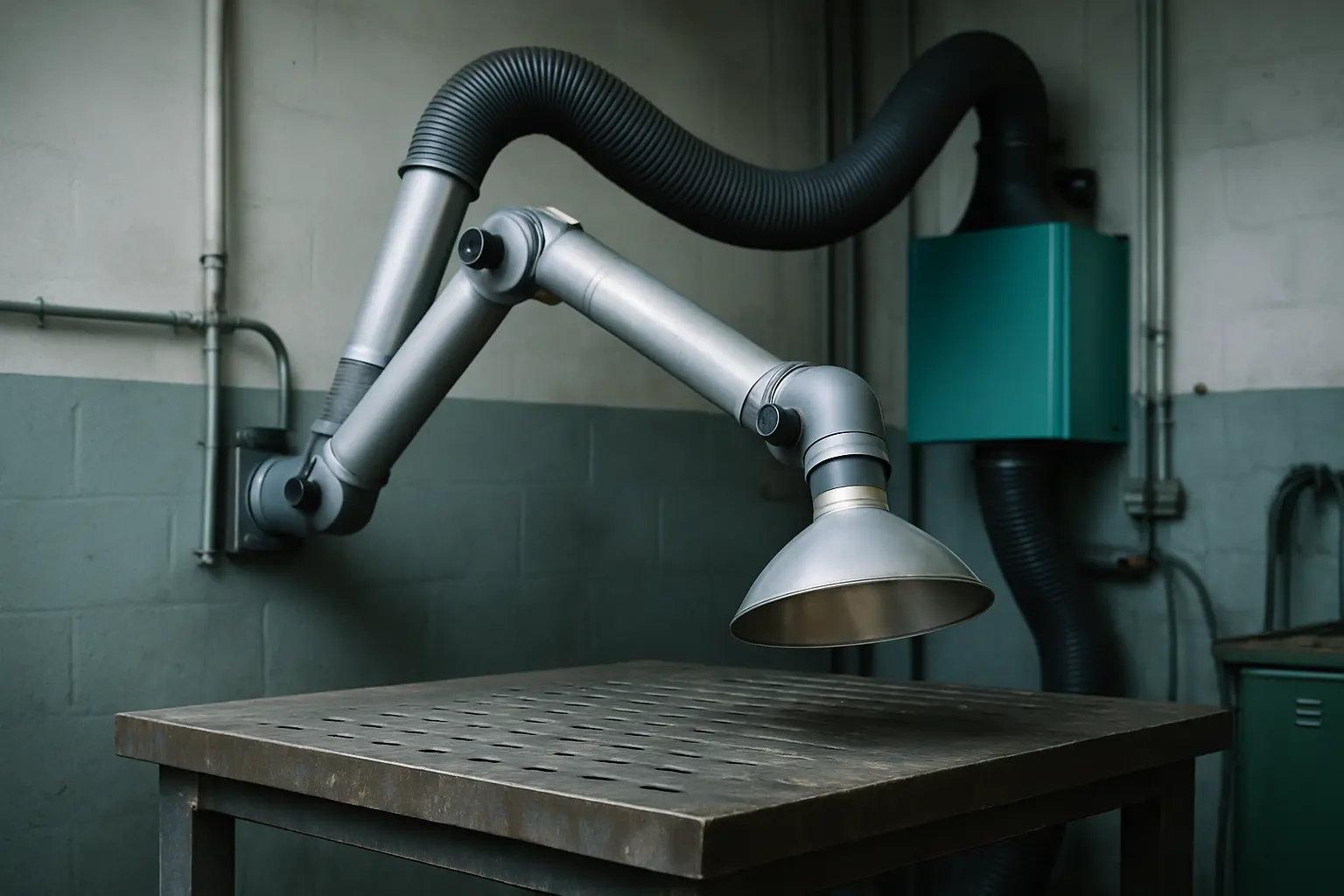

Lokální odsávání u svařovacího pracoviště zachytí zpravidla přes 80 % škodlivin.

Tepelná bilance a vliv stratifikace

Základní vztah pro odvod citelného tepla:

V [m³/h] = 3600 · Q [kW] / (ρ · c · Δt) ≈ 3000 · Q / Δt, kde Δt = t_odvod − t_přívod [K]

Klíčové je, že do jmenovatele patří teplota odváděného vzduchu pod střechou, nikoli teplota v pobytové zóně. Tepelný vztlak nad horkými zdroji vytváří vertikální gradient 0,3 až 1,5 K/m. Poměr se popisuje součinitelem stratifikace K = (t_odvod − t_přívod) / (t_zóna − t_přívod):

Typ haly	Světlá výška [m]	Součinitel K [–]
montážní, nízká zátěž	4–6	1,0–1,15
obrábění, střední zátěž	6–10	1,2–1,4
slévárna, kalírna, sklářská	nad 10	1,5–1,9

Pro halu 60 × 30 × 10 m (18 000 m³) s tepelnou zátěží 150 kW a přípustným ohřátím v pobytové zóně Δt_zóna = 6 K vychází při K = 1,4 efektivní Δt_odvod = 8,4 K a průtok V ≈ 3000 · 150 / 8,4 ≈ 53 500 m³/h, tj. n ≈ 3,0 h⁻¹. Kdyby se počítalo bez stratifikace s Δt = 6 K, vyjde 75 000 m³/h — o 40 % větší jednotka i rozvody.

Stratifikaci lze uplatnit pouze tehdy, je-li odvod vzduchu skutečně u střechy a přívod směřován do pobytové zóny. Odvod ve výšce 3 m tuto výhodu ruší.

Zdroje tepelné zátěže

Zdroj	Měrná zátěž
osoby (třída IIb–IIIa)	150–220 W/os. citelné
osvětlení LED / starší výbojkové	5–10 / 15–25 W/m²
elektromotory strojů	0,7–0,9 · P_el (dle využití)
střešní světlíky (10 % plochy)	40–90 W/m² podlahy

Solární zátěž světlíků bývá u letního maxima srovnatelná s technologií. Před navýšením průtoku vzduchu je vždy levnější řešit stínění, difuzní polykarbonát nebo redukci plochy světlíků — 1 kW odvedeného tepla při Δt 8 K znamená cca 375 m³/h navíc.

Postup návrhu

Sestavte tepelnou bilanci pro letní extrém (t_e pro danou lokalitu, u ČR typicky 30–32 °C, ověřte v ČSN 73 0331-1 / klimatických datech) a pro zimu.
Stanovte přípustnou teplotu v pobytové zóně. U nechlazených provozů se běžně navrhuje t_i = t_e + 2 až 4 K, u tříd IIb a vyšších s ohledem na maximální přípustné teploty podle NV 361/2007.
Spočtěte hygienické minimum (dávky z tabulky × počet osob) a zřeďovací průtok pro škodliviny.
Určete průtok z tepelné bilance se součinitelem stratifikace; návrhový průtok = maximum z hodnot v bodech 3 a 4.
Rozdělte průtok na lokální odsávání (u zdrojů) a celkové větrání; ověřte tlakovou bilanci haly.
Navrhněte distribuci: dýzy s dalekým dosahem 8–15 m/s, dosah 15–30 m, rychlost v pobytové zóně do 0,25 m/s v zimě a do 0,5 m/s v létě.
Ověřte zimní režim: výkon ohřívače, ochranu rekuperátoru proti zamrznutí a nutnost teplovzdušného dohřevu.

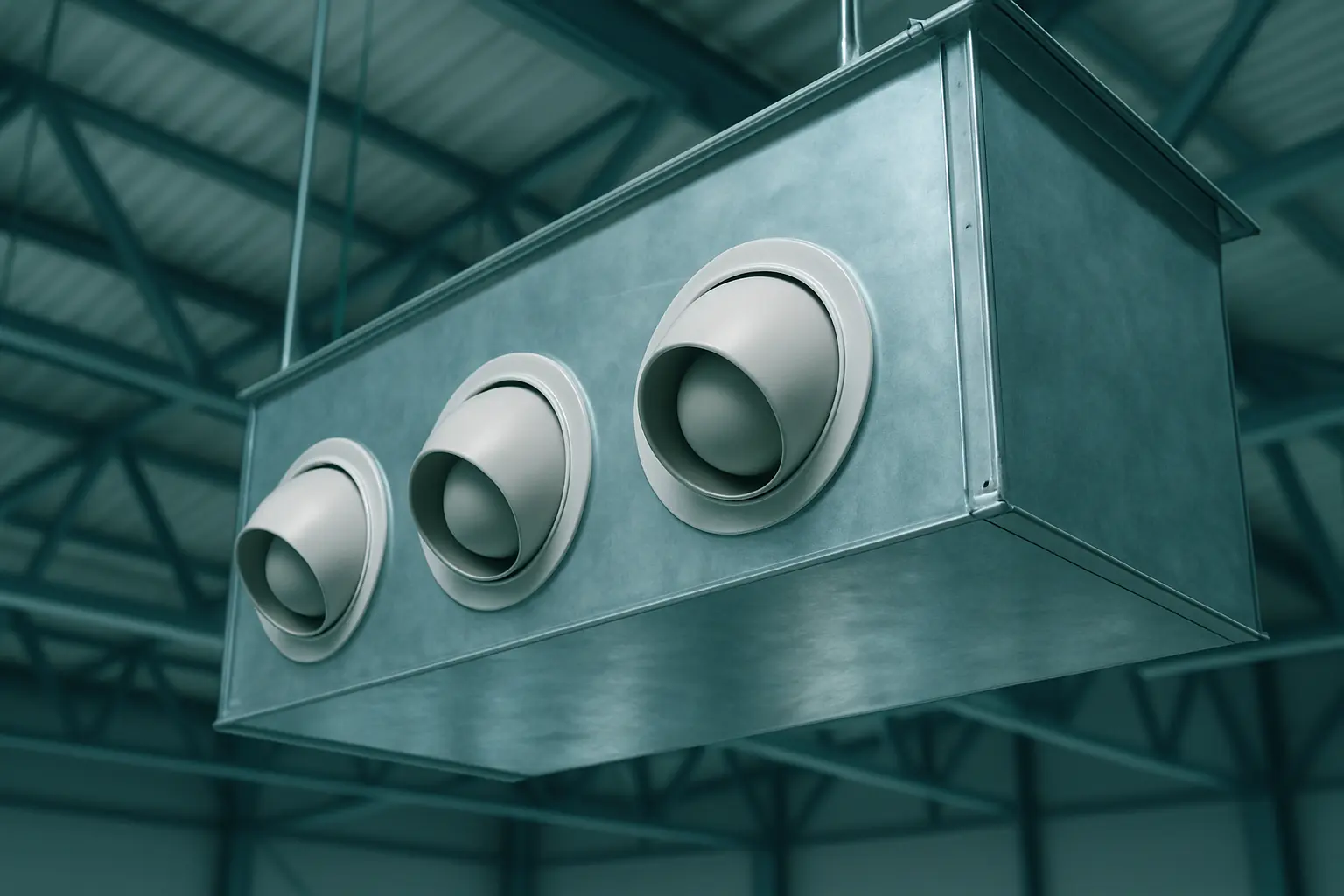

Dýzy s dalekým dosahem na hlavním rozvodu — nastavení směru proudu určuje provětrání pobytové zóny.

Aerace a hybridní řešení

U hal s velkou tepelnou zátěží a nízkými nároky na čistotu vzduchu je nucené větrání celého objemu ekonomicky neúnosné. Přirozené větrání vztlakem se odhaduje ze vztahu

V = A_ef · √(2 · g · h · Δt / T_i), kde h je výškový rozdíl mezi středy přívodních a odvodních otvorů [m], A_ef účinná plocha otvorů [m²] a T_i absolutní teplota vnitřního vzduchu [K].

Při h = 8 m, Δt = 8 K a T_i = 305 K vychází výtoková rychlost cca 2 m/s; pro 50 000 m³/h (13,9 m³/s) je tedy potřeba A_ef ≈ 7 m², tj. s ohledem na součinitel průtoku klapek 0,5–0,65 reálně 11–14 m² geometrické plochy světlíků. Aerace ovšem v přechodných obdobích a při větru pracuje nespolehlivě — proto se kombinuje se střešními ventilátory na regulaci podle teploty pod střechou.

Odvod kouře a tepla při požáru (ČSN 73 0802, ČSN 73 0804, ČSN EN 12101-2) je samostatný systém. Klapky lze sdílet pro denní i požární funkci pouze při odpovídající certifikaci; ventilátory pro sdílenou funkci musí být v třídě F₂₀₀/F₃₀₀ a napojené na požárně chráněné napájení.

Časté chyby z praxe

Odsávání bez náhradního přívodu. Součet lokálních odsávání 20 000 m³/h bez přívodní jednotky vytvoří podtlak 30–80 Pa, do haly táhne netěsnostmi a hrozí zpětný tah u spotřebičů s otevřenou spalovací komorou (plynové sálavé panely, ohřívače typu B).
Návrh podle n = 2–3 h⁻¹ bez bilance. U haly s lisovnou nebo lakovnou to znamená ohřátí 12 K a překročení přípustné teploty.
Dýzy směřované do regálů. Po zaplnění haly se dosah proudu zkrátí na třetinu a pobytová zóna zůstane nevětraná; distribuci navrhujte podle finálního rozmístění technologie, ne podle prázdné haly.
Zanedbaný zimní provoz. Přívod 50 000 m³/h ohřátý z −12 °C na 18 °C představuje 500 kW; bez rekuperace (deskový 55–70 %, rotační 70–80 %) je provoz neekonomický a přípojka nedostatečná.
Filtry ISO Coarse na prašném provozu. Zanášení tlakové ztráty o 150 Pa sníží průtok ventilátoru s dopředu zahnutými lopatkami o 10–15 %; u odsávání s obsahem prachu použijte předfiltr a hlídání tlakové diference.

Závěr

Návrhový průtok pro halu stanovte vždy jako maximum ze tří hodnot — hygienického minima, zřeďovacího průtoku pro škodliviny a průtoku z tepelné bilance — a do bilance vstupujte s teplotou odváděného vzduchu pod střechou, ne s teplotou v pobytové zóně. Pro hodnověrné uplatnění součinitele stratifikace K > 1,2 doporučuji podložit návrh CFD simulací nebo měřením gradientu ve srovnatelném provozu; u vysokých hal s horkými zdroji jde o rozdíl 30–40 % investičních nákladů. A než navýšíte průtok o desítky tisíc m³/h kvůli solárním ziskům, spočítejte cenu stínění světlíků.
