Zpětné ventily a zabezpečovací armatury v rozvodech vody
Kategorie tekutin podle ČSN EN 1717, přiřazení ochranných jednotek EA až AB, sestava pojistného ventilu u zásobníku TV a nejčastější chyby při montáži systémových oddělovačů.
Vnitřní vodovod není jednosměrná soustava. Při poklesu tlaku v přípojce, při havárii na řadu nebo při odběru z hydrantu vzniká podtlak, který dokáže nasát vodu z připojených spotřebičů zpět do rozvodu pitné vody. Druhým mechanismem je zpětný přetok — spotřebič nebo technologie s vyšším tlakem, než jaký je momentálně v rozvodu (napouštění otopné soustavy z výměníkové stanice, tlaková myčka, hnojivový dávkovač na hadici).
Rámec dává ČSN EN 1717 (Ochrana proti znečištění pitné vody ve vnitřních vodovodech a všeobecné požadavky na zařízení na ochranu proti znečištění zpětným průtokem), navazuje na ni ČSN 75 5409 Vnitřní vodovody a soubor ČSN EN 806-1 až -5. Právní kotvou je zákon č. 274/2001 Sb. a vyhláška č. 428/2001 Sb., které zakazují propojení vnitřního vodovodu pitné vody s vodovodem z jiného zdroje.
Projektant se v praxi dopouští dvou opačných chyb: buď dá všude „nějakou zpětnou klapku“ tam, kde norma žádá systémový oddělovač, nebo naopak navrhne zpětnou armaturu bez pojistného ventilu a expanzní nádoby a vytvoří uzavřený objem s tepelně roztažnou vodou.
Kategorie tekutin — vstup do celého návrhu
ČSN EN 1717 rozděluje tekutiny do pěti kategorií podle rizika. Zařazení provádí projektant pro každé odběrné místo zvlášť, nikoli plošně pro objekt.
| Kategorie | Charakteristika | Typický příklad ve vnitřním vodovodu |
|---|---|---|
| 1 | Pitná voda přímo z vodovodu pro veřejnou potřebu | Rozvod studené vody za vodoměrem |
| 2 | Zdravotně nezávadná, změněná teplota, chuť, zápach nebo vzhled | Teplá voda, voda v zásobníku TV |
| 3 | Zdraví škodlivá, obsahuje látku s LD50 nad 200 mg/kg | Otopná voda bez přísad, chladicí okruh bez inhibitorů |
| 4 | Zdraví škodlivá, toxická, karcinogenní, radioaktivní, mutagenní | Nemrznoucí směsi, inhibitory koroze, hnojiva, laboratoře |
| 5 | Mikrobiologické nebo virové riziko | Bazény, ČOV, zdravotnická zařízení, hasicí zařízení se stojatou vodou |
Zařazení do kategorie 4 nebo 5 nelze „vylepšit“ tím, že se přísada do soustavy prý používat nebude — rozhoduje možný, ne obvyklý provozní stav.
Ochranné jednotky a jejich přiřazení
Označení ochranných jednotek je dvoupísmenné: první písmeno určuje princip, druhé provedení. Pro TZB praxi jsou podstatné tyto:
| Jednotka | Popis | Kryje kategorii až |
|---|---|---|
| EA / EB | Kontrolovatelná / nekontrolovatelná zpětná armatura (ČSN EN 13959) | 2 |
| HD | Hadicová souprava se zpětnou klapkou a přivzdušňovačem | 3 (dle provedení) |
| CA | Oddělovací jednotka se třemi tlakovými pásmy, nekontrolovatelná | 3 |
| BA | Systémový oddělovač s kontrolovatelnými tlakovými pásmy (ČSN EN 12729) | 4 |
| AA / AB / AD | Volný výtok — bez přepadu, s nekruhovým přepadem, injektorem | 5 |
Pravidlo je jednoduché: kategorie 5 se řeší výhradně volným výtokem, žádná mechanická armatura ji nekryje. Kategorie 4 vyžaduje BA, tedy oddělovač s odvodňovacím ventilem do středního pásma. Kategorie 3 vystačí s CA, kategorie 2 se zpětnou armaturou EA.
Časté aplikace
- Doplňování otopné soustavy bez přísad — kategorie 3, tedy CA. Se směsí glykolu nebo inhibitorem — kategorie 4, tedy BA. Hadici nikdy nenechávat trvale připojenou.
- Zahradní výtokový ventil — minimálně HD; při možném použití postřikovače s hnojivem BA.
- Doplňování bazénu — kategorie 5, volný výtok AB nad hladinou nebo do akumulační nádrže.
- Hasicí zařízení se stálou náplní vody — obvykle kategorie 5, řeší se přerušovací nádrží s volným výtokem; suchý systém bez aditiv lze zařadit do kategorie 3.
- Zdravotnictví, laboratoře, výlevky s ponořeným ústím — kategorie 5.

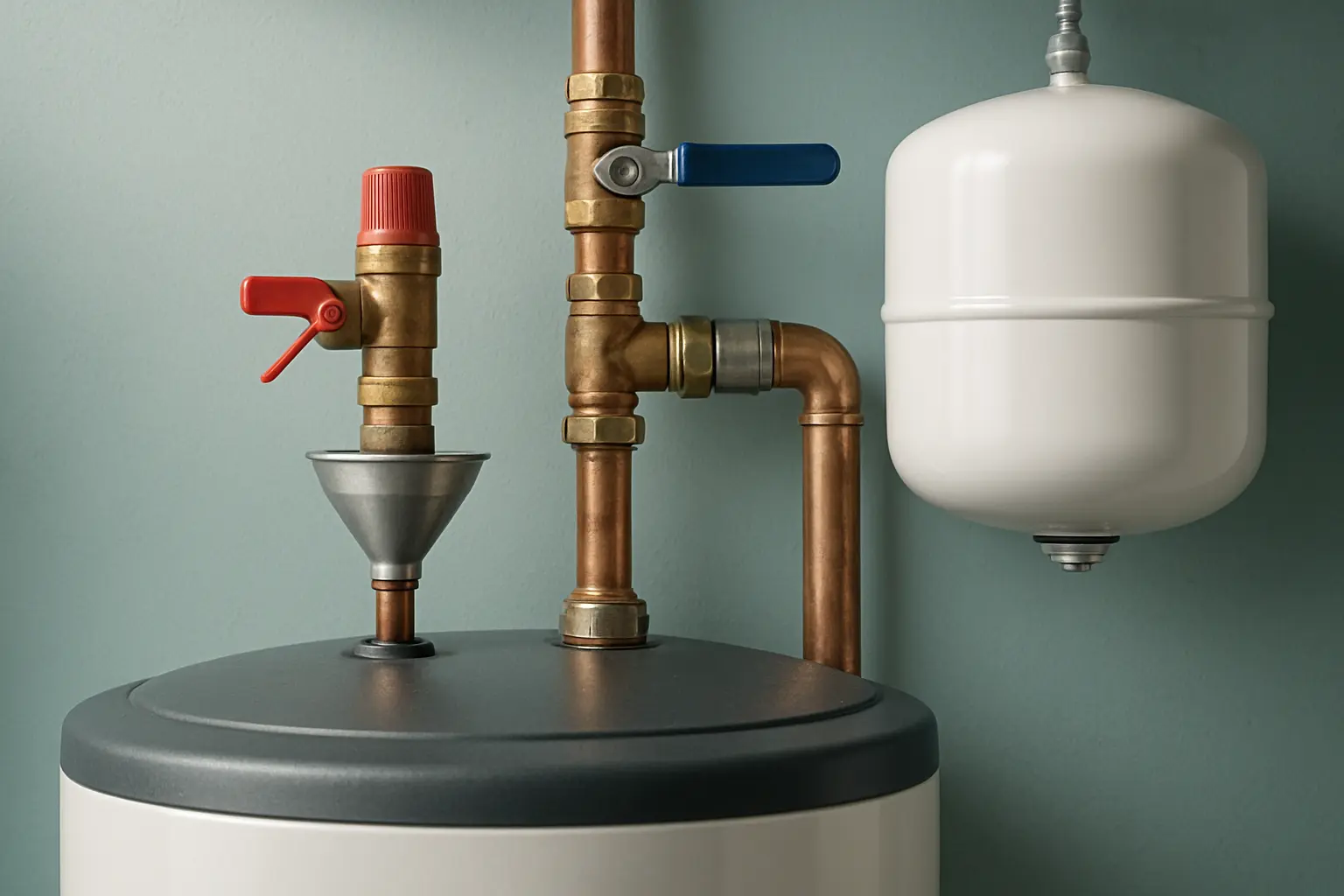

Sestava u ohřívače teplé vody
Nejčastěji projektovanou a nejčastěji chybně provedenou sestavou je zabezpečení tlakového zásobníkového ohřívače. Na přívodu studené vody musí být v tomto pořadí:
- Uzávěr.
- Zpětná armatura EA (brání zpětnému průtoku ohřáté vody kategorie 2 do rozvodu studené vody).
- Odbočka k tlakové expanzní nádobě pro TV — mezi zpětnou armaturou a ohřívačem.
- Pojistný ventil podle ČSN EN 1489 s otevíracím přetlakem odpovídajícím nejnižšímu z tlaků: dovolený přetlak ohřívače, popř. 0,6 MPa u běžných zásobníků.
- Vypouštěcí armatura.
Mezi pojistným ventilem a ohřívačem nesmí být žádný uzávěr ani redukce průřezu. Výfuk pojistného ventilu se zaústí do kanalizace vždy přes viditelný volný výtok a nálevku, aby byla úniková voda pozorovatelná a aby nevzniklo pevné propojení s kanalizací.
Zpětná armatura před ohřívačem bez expanzní nádoby znamená, že veškerá tepelná dilatace odchází pojistným ventilem — ten pak během dvou tří let ztratí těsnost.
Objem expanzní nádoby pro TV lze určit z vztahu Vn = Vz · n / (1 − (p0 + 100) / (pe + 100)), kde n je součinitel objemové roztažnosti (ohřev z 10 na 60 °C přibližně 0,017), p0 plnicí přetlak nádoby a pe nejvyšší provozní přetlak v kPa. Orientačně vychází 5 až 8 % objemu zásobníku. Nádoba musí být v provedení pro pitnou vodu (butylová membrána, průtočné provedení nebo pravidelně proplachovaná odbočka), jinak se v ní usadí biofilm.
Tlakové poměry a redukční ventily
Redukční ventil podle ČSN EN 1567 se navrhuje tam, kde hydrostatický přetlak překračuje přípustnou hodnotu u výtokové armatury nebo kde by tlak před pojistným ventilem přesáhl přibližně 80 % jeho otevíracího přetlaku.
| Veličina | Hodnota (MPa) |
|---|---|
| Nejvyšší přetlak u výtokové armatury | 0,6 |
| Doporučený provozní přetlak v rozvodu | 0,3 až 0,5 |
| Nejnižší hydrodynamický přetlak u běžné výtokové armatury | 0,05 |
| Nejnižší přetlak u průtokového ohřívače a některých spotřebičů | 0,1 |
Hodnoty ověřte v aktuálním znění ČSN 75 5409 a v podkladech konkrétního výrobce spotřebiče. Za redukčním ventilem vzniká uzavřený objem — pokud je na větvi ohřívač, expanzní nádoba je povinná; u čistě studenovodní větve postačí pojistný ventil dimenzovaný na netěsnost redukce.
Kontroly a provoz

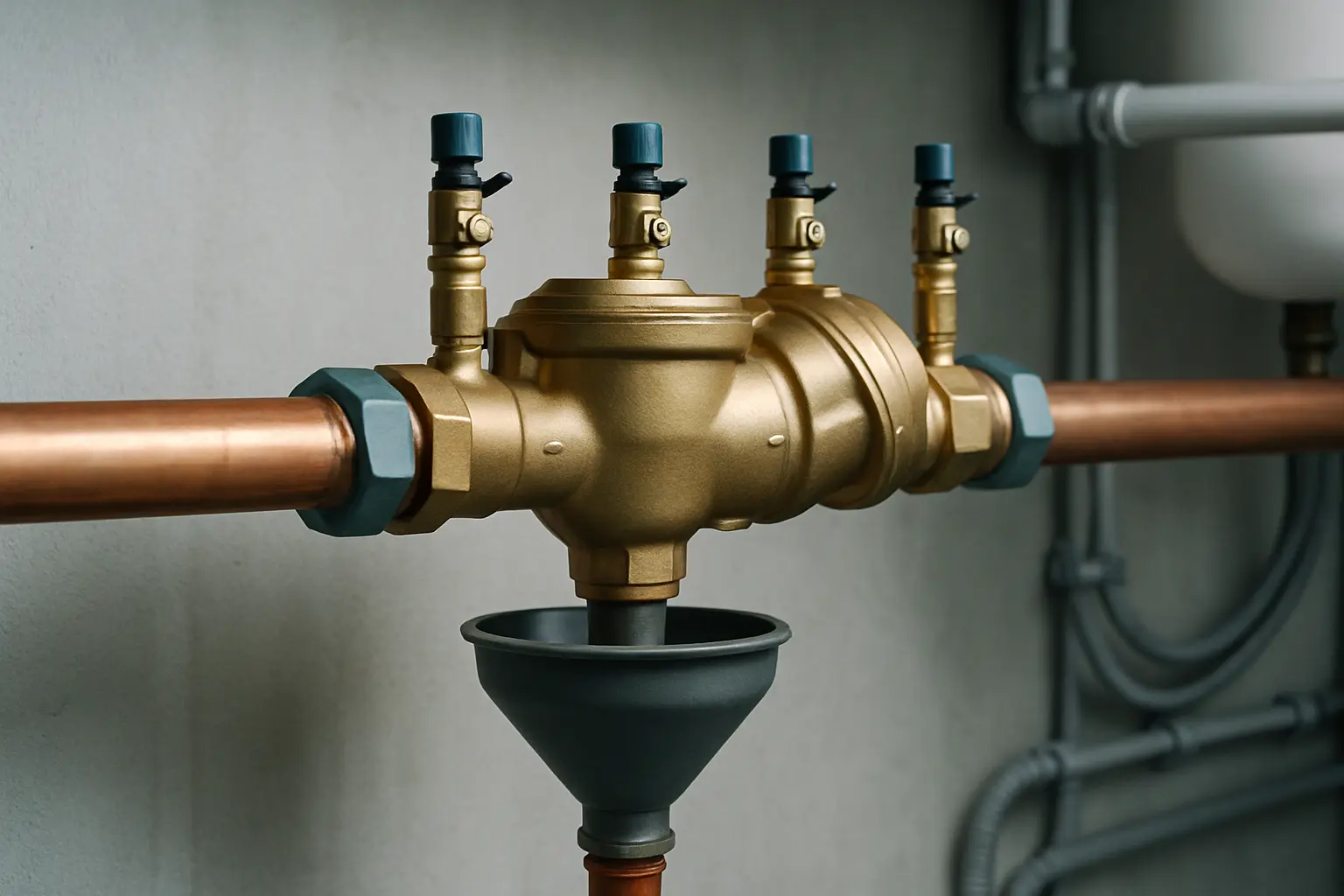

Systémový oddělovač BA je jediná ochranná jednotka s předepsanou pravidelnou kontrolou funkčnosti. Zkouší se manometricky přes tři zkušební kohouty: otevírací tlakový rozdíl středního pásma nesmí klesnout pod hodnotu deklarovanou výrobcem (typicky 14 kPa) a obě zpětné klapky musí těsnit.
| Prvek | Doporučený interval kontroly |
|---|---|
| Systémový oddělovač BA | 1× ročně (funkční zkouška manometrem) |
| Pojistný ventil ohřívače | 1× ročně odfouknutí, kontrola dosedu |
| Tlaková expanzní nádoba TV | 1× ročně kontrola plnicího přetlaku |
| Filtr před vodoměrem | 1× za 3 až 6 měsíců proplach |
Časté chyby z praxe
- Zpětná klapka místo oddělovače na doplňování otopné soustavy. Nejrozšířenější závada. Kategorie 3 minimálně CA, s nemrznoucí směsí BA.
- BA osazený ve zděné šachtě bez odvodnění. Odvodňovací ventil může krátkodobě vypustit jednotky l/s; napojení musí být přes volný výtok do vpusti s odpovídající kapacitou, jinak zaplaví technickou místnost.
- Filtr až za oddělovačem. Nečistoty pak drží zpětné klapky pootevřené; filtr patří před ochrannou jednotku.
- Výfuk pojistného ventilu napojený natvrdo do odpadu. Ztrácí se kontrola úniku a vzniká riziko zpětného nasátí z kanalizace.
- Expanzní nádoba TV za uzávěrem, který zůstane zavřený po servisu. Odbočka k nádobě má být bez uzávěru nebo s uzávěrem zajištěným proti neúmyslnému uzavření.
- Cirkulace TV zaústěná před zpětnou armaturou ohřívače, čímž se teplá voda dostává do rozvodu studené a v létě zvyšuje teplotu studené vody nad 25 °C — přímá podpora růstu legionelly.
- Montážní poloha oddělovače v rozporu s návodem. Většina BA je certifikována pro vodorovnou polohu s odvodňovacím ventilem dolů; jiná poloha znamená ztrátu funkce.
Závěr
Ochranu proti zpětnému průtoku řešte už ve fázi projektu tabulkou odběrných míst: sloupec „kategorie tekutiny“ a sloupec „ochranná jednotka“. Tím se odhalí místa, kde je nutný volný výtok, a lze pro ně včas najít prostor — dodatečně se přerušovací nádrž do hotové technické místnosti nevejde. U každého tlakového ohřívače kontrolujte úplnost trojice zpětná armatura — pojistný ventil — expanzní nádoba a všechny tři prvky zaneste do provozního řádu s ročním intervalem kontroly.
