Bleskosvody a uzemnění — projektování podle ČSN EN 62305

Silnoproud · 3. srpna 2026

Od analýzy rizika přes volbu hladiny ochrany, jímací soustavu a dostatečnou vzdálenost až po zemniče a koordinaci SPD. Konkrétní hodnoty, tabulky a chyby z praxe.

Ochrana před bleskem je jedna z mála částí elektroinstalace, kde se chyba projeví až v okamžiku, kdy už je pozdě něco dělat. Přitom se stále projektuje „podle zvyku“ — čtyři svody na rodinný dům, jeden zemnič u paty, hotovo. Soubor ČSN EN 62305 (části 1 až 4) přitom vyžaduje, aby volba hladiny ochrany vycházela z analýzy rizika, a aby se vnější a vnitřní ochrana navrhovaly společně, včetně přepěťových ochran a pospojování.

Právní rámec dává vyhláška č. 268/2009 Sb. o technických požadavcích na stavby, která ochranu před bleskem požaduje tam, kde může zkratovat nebo ohrozit osoby, zvířata či majetek — tedy prakticky u každé budovy, u níž analýza rizika prokáže potřebu. Vyhláška odkazuje na normy; splnění ČSN EN 62305 je tak cestou nejmenšího odporu k prokázání shody. U komponent navíc platí ČSN EN 62561 (jímače, svorky, zemniče, zkušební spoje), uzemnění a pospojování řeší ČSN 33 2000-5-54 a ČSN 33 2000-4-41.

Následující text je vodítkem k projektu, ne náhradou výpočtu. U hodnot, které se mezi edicemi norem měnily, si vždy ověřte aktuální znění — soubor 62305 prošel novelizacemi a součástí je i národní příloha s podklady pro hustotu úderů blesku v ČR.

Analýza rizika podle ČSN EN 62305-2

Bez části 2 nelze obhájit volbu hladiny ochrany. Postup je iterativní: spočítá se riziko R pro jednotlivé typy ztrát a porovná se s přípustnou hodnotou R_T. Pokud R > R_T, navrhne se opatření (LPS, SPD, stínění, změna vedení kabelů) a riziko se přepočítá.

Do výpočtu vstupuje hustota úderů blesku do země N_G (v ČR se běžně pracuje s hodnotami řádově 2 až 4 úderů na km² a rok podle lokality), sběrné plochy objektu a přípojných inženýrských sítí, koeficienty umístění, typu povrchu podlahy, požárního zatížení, panického rizika a účinnosti opatření. U halových objektů s kabelovými přívody bývá dominantní složkou riziko od úderů do přípojných sítí — a to se LPS na střeše nezmenší, potřebujete SPD.

Analýza rizika není formalita. U stejného objektu vychází podle požárního zatížení a typu přívodů LPS III i LPS II — a rozdíl v ceně jímací soustavy je desítky procent.

Vnější LPS: hladina ochrany a jímací soustava

Hladina ochrany (LPL I až IV) definuje parametry bleskového proudu, s nímž systém počítá, a z toho vyplývající geometrii jímací soustavy. Klíčové návrhové parametry:

Minimální bleskový proud, který soustava zachytí, je 3 kA pro LPL I a 16 kA pro LPL IV — proto se u vysokých a exponovaných objektů nespoléhá na ochranný úhel, ale na metodu bleskosvodné kulové plochy. Ochranný úhel se používá jen do výšek, pro které je v grafu v ČSN EN 62305-3 definován; nad ně metoda neplatí a projekt s „úhlem 45°“ na 40metrovém komínu je nesprávný.

Svody a dostatečná vzdálenost

Svody se rozmisťují po obvodu v roztečích podle tabulky, přednostně v rozích objektu a v ose kovových prvků, které stejně převezmou část proudu. Dostatečná vzdálenost mezi LPS a vodivými částmi uvnitř objektu se počítá jako

s = k_i · (k_c / k_m) · l

• k_i = 0,08 (LPL I); 0,06 (LPL II); 0,04 (LPL III a IV)
• k_m = 1 pro vzduch; 0,5 pro běžné stavební materiály (zdivo, dřevo)
• k_c závisí na počtu a geometrii svodů: 1 pro jediný svod, cca 0,66 pro dva, 0,44 a méně pro čtyři a více
• l je délka od bodu, kde se vzdálenost posuzuje, k nejbližšímu bodu ekvipotenciálního pospojování

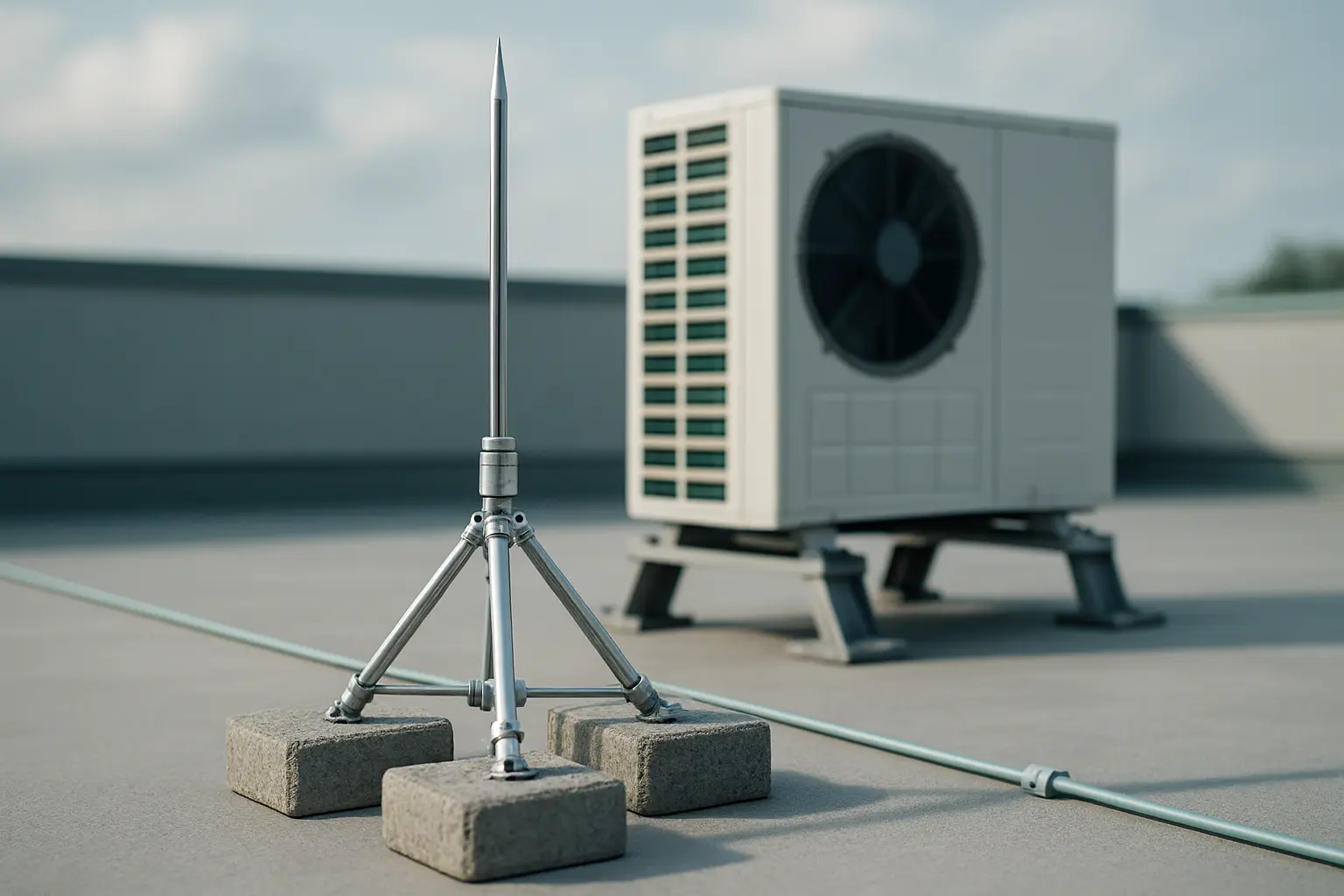

Typický výsledek pro rodinný dům s LPS III, čtyřmi svody a l = 6 m: s ≈ 0,04 · 0,44 / 0,5 · 6 ≈ 0,21 m. Pokud vzdálenost nelze dodržet — antény, kovové střešní prvky, fotovoltaika, klimatizační jednotky na střeše — má projektant dvě legální možnosti: buď prvek přímo připojit na LPS (a přijmout, že jím poteče část bleskového proudu), nebo použít izolovaný svod s vysokonapěťovou izolací s deklarovanou ekvivalentní dostatečnou vzdáleností. Kompromis „necháme 10 cm a bude to“ neexistuje.

Materiály a průřezy

Hodnoty odpovídají tabulkám v ČSN EN 62305-3; u tenkých plechů jako přirozených jímačů platí zvlášť tabulka podle toho, zda je připuštěno protavení (typicky 0,5 mm proti 4 mm u ocelového plechu). Vždy ověřte v aktuálním znění.

Uzemnění: typ A, typ B a co skutečně funguje

Norma rozlišuje uspořádání typu A (jednotlivé vodorovné nebo svislé zemniče připojené ke každému svodu) a typu B (obvodový zemnič nebo mřížový zemnič, případně základový zemnič). Pro nové objekty je typ B standard — obvodový zemnič v základech nebo pod nimi má nejnižší impulzní impedanci, nejlepší vyrovnání potenciálu a zdarma se propojí s výztuží.

• Typ B: střední ekvivalentní poloměr r_e obvodového zemniče musí být ≥ l₁, kde l₁ je minimální délka odečtená z grafu podle třídy LPS a rezistivity zeminy; jinak se doplní paprsky nebo tyče.
• Doporučená hodnota zemního odporu pro LPS je nižší než 10 Ω (měřeno při nízké frekvenci, odpojený zemnič). Není to normová podmínka pro každou soustavu, ale praktické kritérium kvality.

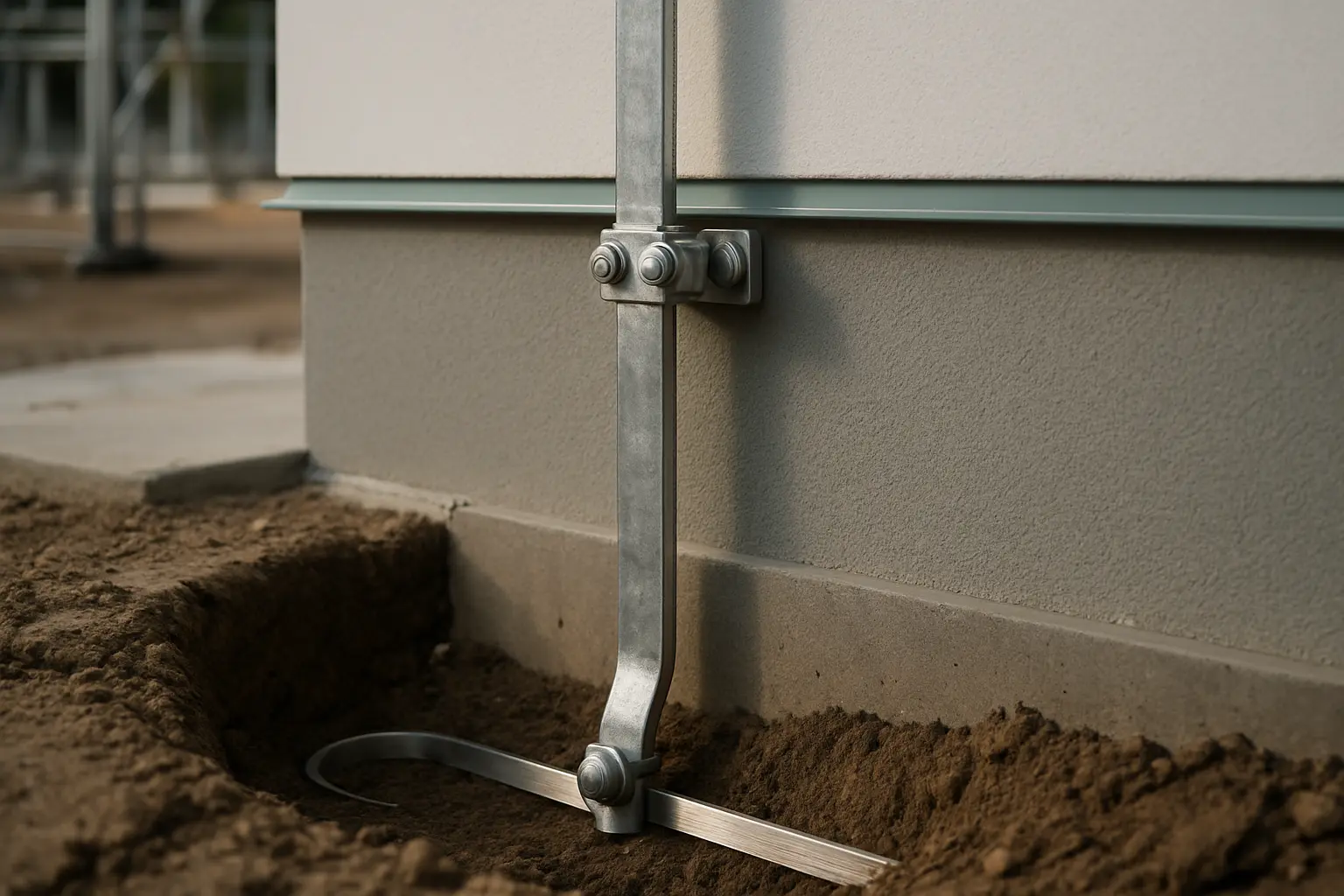

• Zkušební svorka na každém svodu je nutná — bez ní nelze provést revizní měření jednotlivých zemničů.
• Přechod FeZn/Cu v zemi je korozní past. V zemi používejte nerez (V4A) nebo měď, ne pozinkovanou ocel v agresivní nebo trvale vlhké zemině.

Vnitřní ochrana: pospojování a koordinace SPD

Část 4 souboru řeší ochranu elektrických a elektronických systémů koncepcí zón LPZ. Na hranici LPZ 0/1 (vstup do objektu) patří svodič bleskových proudů typu 1, na hranici LPZ 1/2 svodič přepětí typu 2, u citlivé techniky typ 3 do vzdálenosti 5 až 10 m od chráněného zařízení.

Rozdělení vychází z předpokladu, že polovina bleskového proudu odteče zemničem a druhá polovina se rozdělí do vodičů přívodu (typicky čtyři vodiče sítě TN-C). Jde o orientační rozvahu, ne o plný výpočet — u objektů s více přívody a s datovými kabely se rozdělení liší a je třeba je posoudit individuálně.

Časté chyby z praxe

1. Chybějící analýza rizika. V dokumentaci je „LPS III podle ČSN EN 62305“ bez jakéhokoli podkladu. Při revizi ani při pojistném plnění to neobstojí.
2. Nedodržená dostatečná vzdálenost u fotovoltaiky. Rámy panelů 15 cm od jímací mřížky, přeskok do DC kabeláže, zničený střídač. Buď oddálený jímač, nebo přímé připojení a SPD typu 1 v DC části.
3. Jeden zemnič na dům. Typ A s jediným zemničem u jednoho svodu — ostatní svody končí ve zdi. Každý svod potřebuje vlastní zemnič, nebo obvodový zemnič.
4. Neprovedené pospojování vstupujících sítí. Vodovod, plyn, stínění datového kabelu a PEN musí být na hlavní ochranné přípojnici v jednom místě; u plynu přes jiskřiště, kde to plynárenský předpis vyžaduje.
5. Svod vedený uvnitř zateplení bez respektování s. Systémy s vodičem ve fasádě je nutné posoudit na dostatečnou vzdálenost i na tepelné hledisko materiálu izolace.
6. SPD typu 2 na vstupu objektu s vnějším LPS. Zařízení bez zkoušky vlnou 10/350 μs bleskový proud nevydrží.

Revize a doporučený postup

Intervaly kontrol vycházejí z ČSN EN 62305-3 (příloha E) a ČSN 33 1500. Pro LPS třídy I a II se běžně uvádí vizuální kontrola každý rok a úplná revize po dvou letech, pro třídy III a IV vizuální kontrola po dvou letech a úplná revize po čtyřech; u objektů s prostředím s nebezpečím výbuchu se revize provádí každoročně. Vždy po zásahu bleskem nebo po stavebním zásahu do soustavy následuje mimořádná revize.

Praktické doporučení: analýzu rizika podle části 2 zpracujte vždy, i když z ní vyjde LPS IV — je to jediný obhajitelný podklad pro projekt. Volbu jímací soustavy dokládejte metodou bleskosvodné kulové plochy s uvedeným radiusem, dostatečnou vzdálenost spočítejte pro každý kritický detail a výsledek uveďte v technické zprávě číselně. A na střechu s technologií plánujte oddálené jímače už v koordinaci s profesí VZT a FVE, ne až po montáži jednotek.
