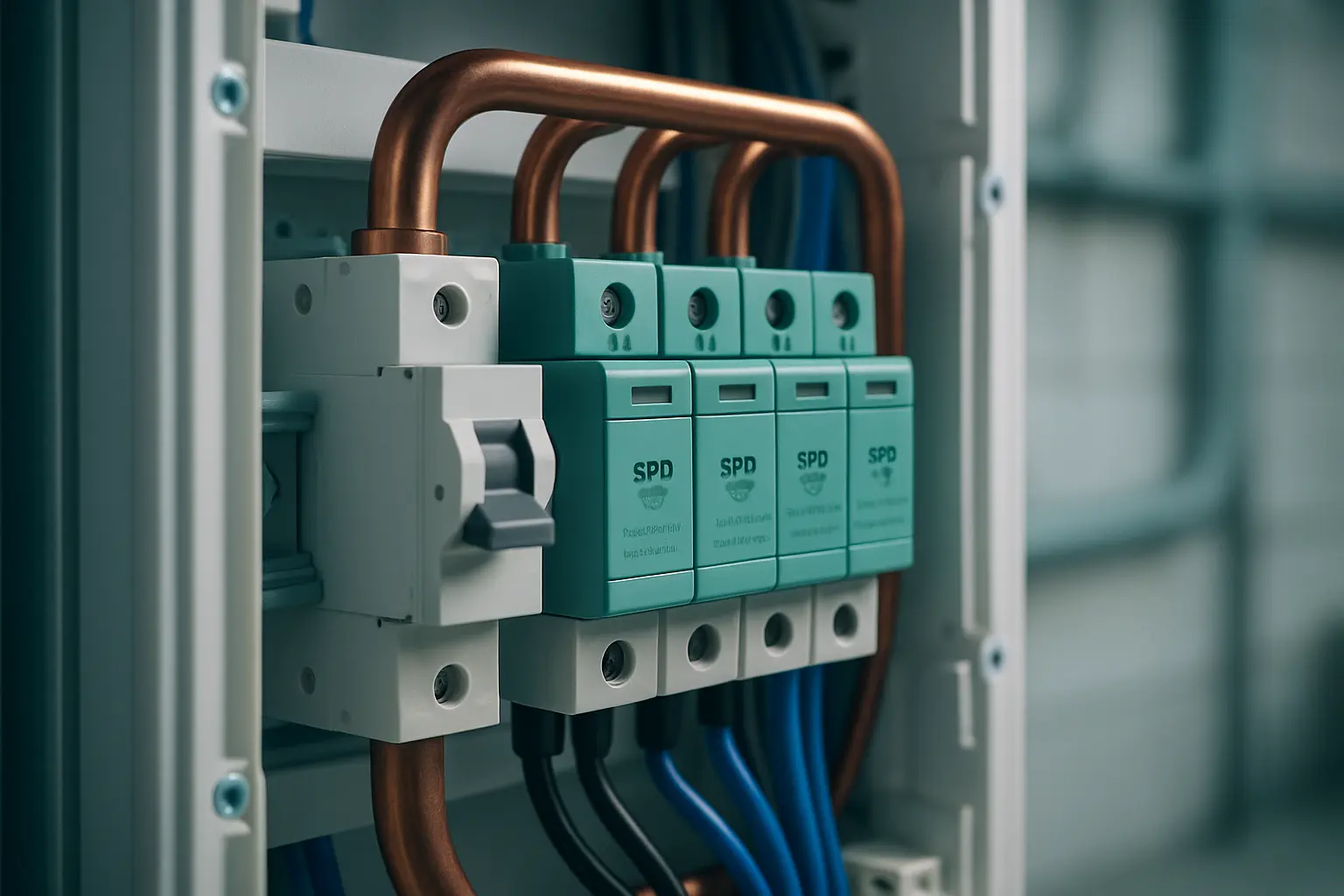

SPD typ 1, 2 a 3: umístění v instalaci a energetická koordinace

Silnoproud · 6. srpna 2026

Kde v rozvodnici začíná ochrana Iimp a kde končí ochrana Uoc, jak dodržet Up ≤ 0,8 Uw, jaké délky vodičů, jištění a odstupy skutečně fungují — s konkrétními hodnotami.

Přepěťová ochrana bývá v projektech odbyta jedním symbolem v hlavním rozvaděči a poznámkou „SPD T1+T2". Výsledkem je instalace, která projde revizí, ale při blízkém úderu bleskem shoří regulace kotelny, měnič fotovoltaiky nebo řídicí jednotka VZT. Důvod je téměř vždy stejný: nedodržená energetická koordinace mezi stupni, příliš dlouhé připojovací vodiče a chybějící druhý stupeň u vzdáleného zařízení.

Návrh SPD stojí na třech dokumentech, které je nutné čtení současně. ČSN 33 2000-4-443 říká, kdy se ochrana před atmosférickým přepětím musí navrhnout. ČSN 33 2000-5-534 řeší jak ji zapojit, dimenzovat vodiče a jistit. ČSN EN 62305-4 definuje SPM (opatření pro ochranu vnitřních systémů) v objektech s LPS a určuje požadované impulzní proudy podle hladiny ochrany LPL. Výběr konkrétního výrobku pak vychází z ČSN EN 61643-11 (parametry) a aplikační příručky ČSN EN 61643-12.

Klíčové je uvědomit si, že typ SPD není „velikost" ochrany, ale zkušební třída — tedy tvar vlny, kterou zařízení umí svést. Typ 1 se zkouší vlnou 10/350 μs (přímý dílčí bleskový proud), typ 2 vlnou 8/20 μs (indukované přepětí), typ 3 kombinovanou vlnou s napětím naprázdno U_oc. Záměna těchto tříd je nejčastější systémová chyba návrhu.

Kdy je SPD povinné

Aktuální znění ČSN 33 2000-4-443 vyžaduje ochranu před přepětím atmosférického původu vždy, kde následky poruchy zasahují lidský život (zdravotnická zařízení, bezpečnostní systémy, nemocnice), veřejné služby (telekomunikace, čerpací stanice, technologická centra), obchodní či průmyslovou činnost s významnými ztrátami a shromažďování většího počtu osob. Pro ostatní objekty se provede posouzení rizika s výpočtem parametru CRL na základě délek a druhů přívodních vedení, hustoty úderů blesku a prostředí. V praxi u běžné novostavby v ČR vychází ochrana téměř vždy jako opodstatněná — a u objektů s vnějším LPS je typ 1 povinný bez diskuse.

Objekt s hromosvodem bez SPD typu 1 na vstupu není chráněný objekt — bleskový proud se rozdělí a část půjde vodiči silové instalace.

Parametry jednotlivých typů

Typ	Zkušební vlna	Typické hodnoty
1	10/350 μs	I_imp 12,5–25 kA/pól, I_max až 50 kA
2	8/20 μs	I_n 5–20 kA, I_max 20–40 kA
3	1,2/50–8/20 μs	U_oc 6 kV, I_n 1,5–3 kA

Požadovaný I_imp pro typ 1 se odvozuje z hladiny LPL. Pro LPL I (I = 200 kA) uvažuje ČSN EN 62305 rozdělení přibližně 50 % proudu do uzemnění a 50 % do vodivých vstupů; při rozdělení do čtyř vodičů přívodu vychází 25 kA na pól. Pro LPL III/IV (100 kA) analogicky 12,5 kA na pól — to je hodnota, se kterou pracuje většina katalogových SPD typu 1 pro běžné budovy.

Umístění v instalaci

Stupeň 1 — na hranici zóny LPZ 0/1

Typ 1 (nebo kombinovaný typ 1+2) patří do hlavního rozváděče, respektive co nejblíže vstupu přívodního kabelu do objektu, za hlavní jistič nebo přípojkovou skříň. Ochranný vodič SPD se připojuje na hlavní ochrannou přípojnici, nikoliv na náhodný PE v rozvaděči. Průřezy: typ 1 minimálně 16 mm² Cu, typ 2 minimálně 6 mm² Cu, typ 3 minimálně 1,5 mm² Cu.

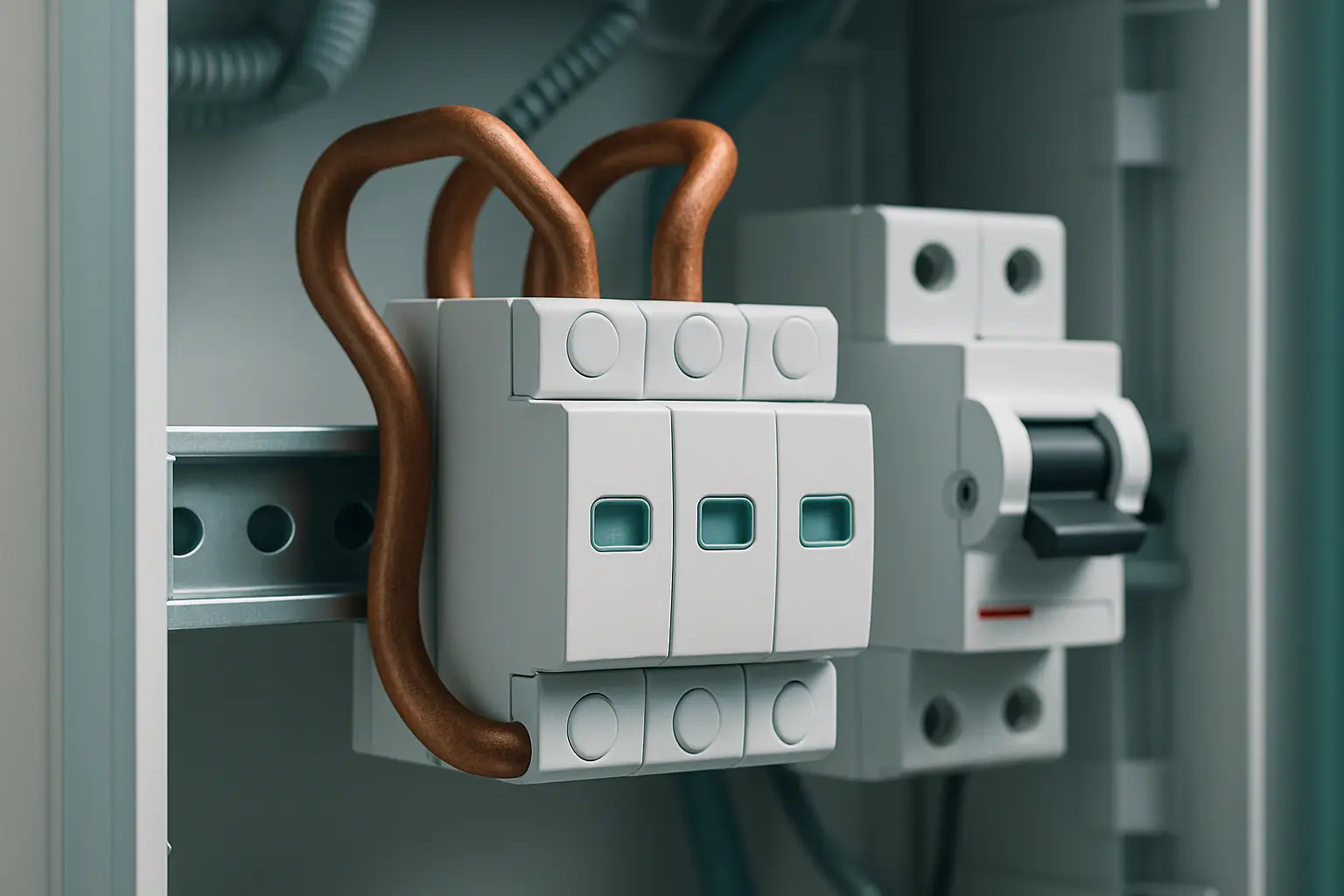

Kombinovaný SPD typ 1+2 v hlavním rozvaděči s krátkou připojovací smyčkou a V-zapojením.

Stupeň 2 — podružné rozvaděče

Typ 2 se umisťuje do podružných rozvaděčů, pokud je vzdálenost od stupně 1 větší než přibližně 10 m vedení, nebo když je za rozvaděčem citlivá technologie (regulace, měření, frekvenční měniče). Důvodem není energetika, ale oscilační zdvojení napětí na dlouhém vedení: napěťová ochranná hladina U_p ze stupně 1 se u vzdáleného zařízení může orientačně zdvojnásobit.

Stupeň 3 — u chráněného zařízení

Typ 3 se instaluje do vzdálenosti řádově do 10 m od chráněného zařízení, typicky v přístrojové krabici, v podružné krabici u rozvodu nebo jako zásuvková varianta. Sám o sobě nesmí být jediným stupněm — bez předřazeného typu 2 se při skutečném přepětí zničí.

Koordinace: dvě podmínky, které musí platit současně

Napěťová koordinace vůči zařízení: U_p celé sestavy musí být nižší než impulzní výdržné napětí U_w chráněného zařízení, doporučeně s rezervou 20 %.

Kategorie přepětí	U_w (kV) pro 230/400 V	Požadované U_p (kV)
I (elektronika)	1,5	≤ 1,2
II (spotřebiče)	2,5	≤ 2,0 (běžně 1,5)
III (instalace)	4,0	≤ 3,2
IV (vstup instalace)	6,0	≤ 4,8

Energetická koordinace mezi stupni: typ 1 musí zareagovat dřív, než se přetíží typ 2. Zajišťuje se buď dostatečnou délkou vedení mezi stupni (minimálně cca 10 m, u některých výrobců 5 m), nebo oddělovací tlumivkou, nebo použitím výrobcem deklarované koordinované sestavy. Kombinace SPD dvou různých výrobců bez ověřených dat je hazard — jiskřiště typu 1 se zapálí až nad 2 kV, zatímco varistor typu 2 začne vodit už při 700 V a odvede celou energii sám.

Připojení a jištění — postup

Zvolte U_c podle sítě: pro TN-S 230/400 V minimálně 253 V (1,1 × U₀), prakticky 255–275 V. V síti TT použijte zapojení 3+1 s jiskřištěm N–PE (U_c min. 255 V) nebo SPD s deklarovaným provedením pro TT.
Ověřte I_imp pro stupeň 1 podle LPL: 12,5 kA/pól pro LPL III/IV, 25 kA/pól pro LPL I/II.
Zkraťte připojovací smyčku (fázový + PE vodič) na ≤ 0,5 m. Každý metr vodiče přidává při 10/350 μs řádově 1 kV indukovaného úbytku. Používejte V-zapojení nebo průchozí svorky.
Předřazené jištění: pokud je hlavní jistič nebo pojistka menší než hodnota deklarovaná výrobcem (typicky gG 125 A u typu 2, gG 160–315 A u typu 1), samostatná pojistka SPD se nemusí instalovat.
SPD umístěte před proudový chránič. Pokud to není možné, použijte selektivní chránič typu S s deklarovanou impulzní odolností min. 3 kA (8/20 μs).
Doplňte SPD na datové a signálové vedení (sběrnice MaR, KNX, ethernet) — jinak přepětí vstoupí zadními dveřmi.

Fotovoltaika a stejnosměrné obvody

Pro DC stranu platí jiný výběr: U_cpv musí být minimálně 1,2 × U_oc,STC stringu, SPD musí být provedeno pro DC bez následného proudu (rozdělené varistory Y-zapojení). Umístění: u měniče, a je-li vzdálenost od panelového polí větší než cca 10 m kabelu, ještě jedno SPD u střešní části. Je-li na objektu LPS a nedodržena dostatečná vzdálenost s, patří na DC stranu SPD typu 1.

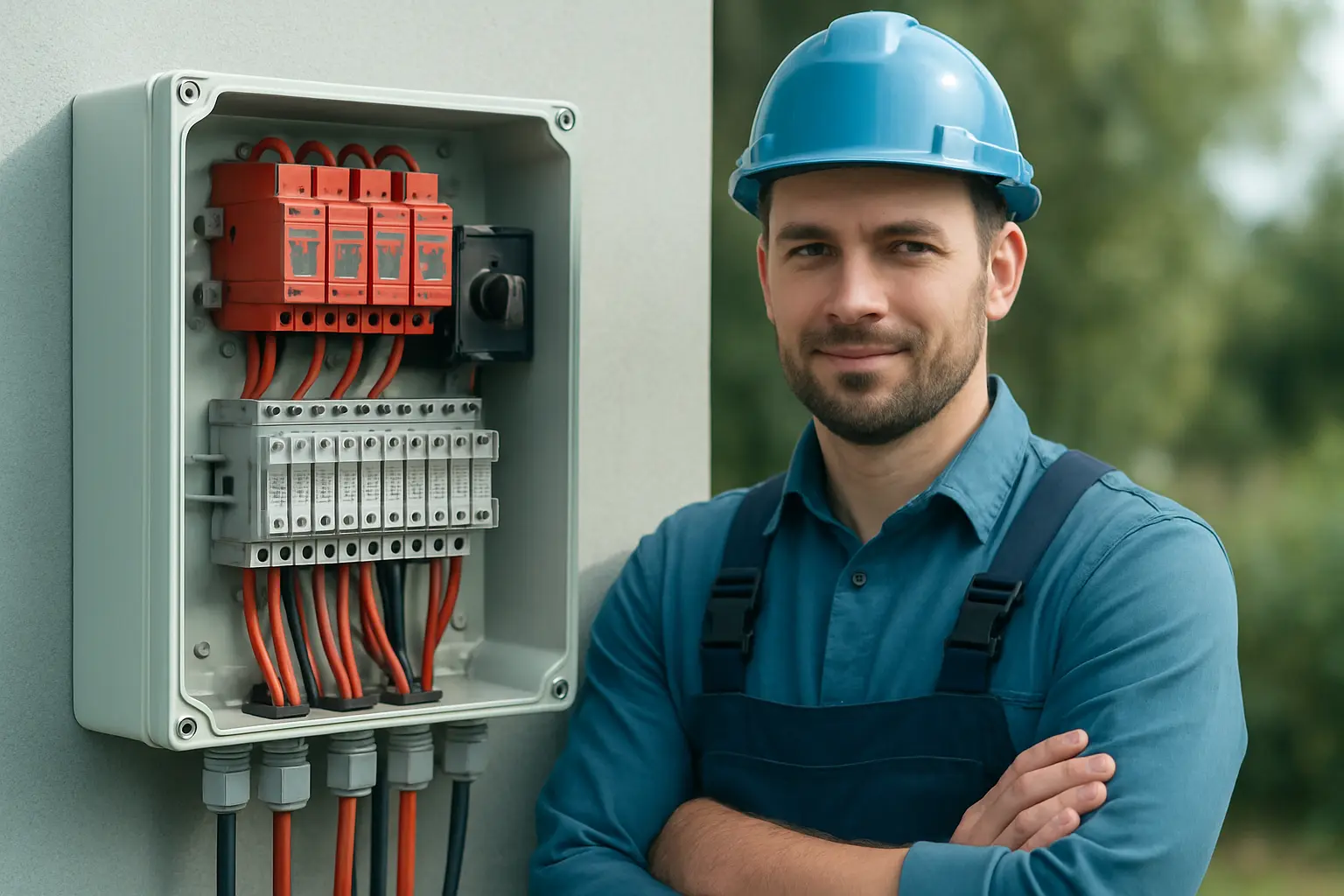

DC přepěťová ochrana ve stringovém boxu fotovoltaiky vedle odpínače a pojistek.

Časté chyby z praxe

Typ 2 na vstupu objektu s hromosvodem. Varistor s I_n 20 kA (8/20) vlnu 10/350 μs nevydrží — roztrhne se, případně vyvolá zkrat.
Připojovací vodiče 1,5 m volně vedené rozvaděčem. Reálné U_p se zvýší o 1–1,5 kV a ochrana pro kategorii II přestane platit.
Jediné SPD v hlavním rozvaděči pro objekt s technologií 40 m daleko. Chybí druhý stupeň, na svorkách regulace se objeví dvojnásobek U_p.
PE SPD připojený na PE lištu podružného rozvaděče přes několik metrů vodiče. Svodová cesta musí být nejkratší možná k hlavní ochranné přípojnici.
Ignorovaná optická indikace stavu. Vyměněný modul se nikdy neobjeví v provozní dokumentaci; u nepřístupných rozvaděčů projektujte dálkovou signalizaci na bezpotenciálový kontakt.
Chybějící SPD na datových linkách. Nejčastější příčina zničené MaR přes stíněnou sběrnici mezi objekty.

Závěr

Minimální rozumné řešení pro budovu s LPS a technologiemi TZB: SPD typ 1+2 s I_imp 12,5 kA/pól a U_p ≤ 1,5 kV v hlavním rozvaděči při délce smyčky do 0,5 m, SPD typ 2 v každém podružném rozvaděči vzdáleném více než 10 m, SPD typ 3 nebo typ 2 s nízkým U_p u regulace kotelny, VZT a měničů, plus SPD na datové vedení. Sestavu vybírejte z jedné výrobkové řady s deklarovanou energetickou koordinací a do dokumentace uveďte U_c, I_imp/I_n, U_p a maximální předřazené jištění — bez těchto čtyř hodnot není návrh přezkoumatelný.
