Prostupy TZB požárně dělícími konstrukcemi — utěsnění a doklady

Vytápění · 6. srpna 2026

Jak správně navrhnout a doložit požární ucpávky u potrubí vytápění, kanalizace a kabelů: kdy je utěsnění povinné, co znamená konfigurace C/U, jak označit a kontrolovat.

Požární ucpávka je v projektu TZB obvykle poslední položkou výkazu výměr a na stavbě první věcí, která se udělá „nějak". Přitom jde o prvek, který v okamžiku požáru rozhoduje o tom, zda se dělicí konstrukce s odolností EI 60 chová jako EI 60, nebo jako otvor o průřezu instalační šachty. Kontrola stavu ucpávek je zároveň jedním z nejčastějších důvodů, proč HZS při kolaudaci nebo při tematické kontrole vytkne vadu — a oprava po dokončení podhledů a šachtových předstěn je násobně dražší než správné provedení v hrubé stavbě.

Problém je systémový: potrubí vytápění, vody, kanalizace, plynu a kabelové trasy prochází napříč objektem a jejich trasování se řeší dříve, než je zpracován detailní požárně bezpečnostní řešení (PBŘ) do úrovně jednotlivých prostupů. Projektant TZB pak vede rozvody přes hranice požárních úseků bez vědomí, že v daném místě nelze použít žádný certifikovaný systém — například proto, že vzdálenost mezi sousedními prostupy je menší než dovoluje evropské technické posouzení (ETA) použitého výrobku.

Text shrnuje, co musí projektant TZB o utěsnění prostupů vědět, aby jeho výkresy byly proveditelné a aby k nim vznikly doklady, které obstojí při přejímce i při každoroční kontrole provozuschopnosti.

Legislativní a normový rámec

Základ tvoří zákon č. 133/1985 Sb. o požární ochraně a vyhláška č. 23/2008 Sb. o technických podmínkách požární ochrany staveb, která odkazuje na kodex norem požární bezpečnosti staveb. Pro prostupy je rozhodující ČSN 73 0810 (společná ustanovení), doplněná ČSN 73 0802 pro nevýrobní objekty, ČSN 73 0804 pro výrobní objekty, ČSN 73 0833 pro budovy pro bydlení a ubytování, ČSN 73 0848 pro kabelové rozvody a ČSN 73 0872 pro ochranu staveb proti šíření požáru vzduchotechnickým zařízením. Po přechodu na nový stavební zákon (č. 283/2021 Sb.) a vyhlášku o požadavcích na výstavbu si vždy ověřte, které znění je pro váš záměr závazné — kodex ČSN 73 08xx se průběžně mění.

Zkoušení a klasifikace ucpávek se řídí ČSN EN 1366-3 (prostupy instalací), ČSN EN 1366-4 (lineární spáry) a klasifikací podle ČSN EN 13501-2. Výsledkem je označení typu EI 90 U/U spolu s rozsahem použití: druh a tloušťka dělicí konstrukce, materiál a dimenze potrubí, tloušťka a druh izolace, minimální vzdálenosti mezi prostupy a od okraje otvoru. Ucpávka mimo tento rozsah je nedoložený detail, i když je „ze stejné řady výrobků".

Kdy se utěsnění vyžaduje a v jaké odolnosti

Pravidlo je jednoduché: prostup požárně dělicí konstrukcí se utěsňuje na požární odolnost, kterou má dělicí konstrukce, v mezních stavech E a I (u některých případů i W). Klesnout lze pouze tam, kde to norma výslovně dovoluje. ČSN 73 0810 zároveň obsahuje výjimku pro prostupy malé plochy — v aktuálním znění je hranicí plocha otvoru řádově do 40 000 mm² při dodržení dalších podmínek (dotěsnění nehořlavou hmotou, počet prostupů v konstrukci, minimální rozestupy). Přesné znění a všechny podmínky si před vypuštěním ucpávky z projektu ověřte v platné revizi normy; v praxi se výjimka nedá použít téměř nikdy tam, kde prochází hořlavé potrubí.

Polyuretanová montážní pěna, sádra ani cementová malta bez klasifikace nejsou požární ucpávkou. Doložitelný je jen systém s platným ETA/certifikátem a protokolem o klasifikaci.

Konfigurace C/U — nejčastěji přehlížený údaj

Zkušební konfigurace popisuje, zda je potrubí na konci uzavřeno (C = capped) nebo otevřeno (U = uncapped), a to zvlášť vně a uvnitř zkušební pece. Označení se čte ve tvaru uvnitř/vně a rozhoduje o možnosti použití:

U kanalizace a odvětrání vždy vyžadujte klasifikaci U/U. Pro rozvody vytápění a vody naplněné médiem obvykle postačí C/C, ale pouze pokud je v ETA výslovně uvedeno — a pozor na chráničky a prázdné rezervní trasy, které jsou vždy U/U.

Systémy utěsnění podle druhu rozvodu

Hořlavá potrubí (PVC, PP, PE, PE-X)

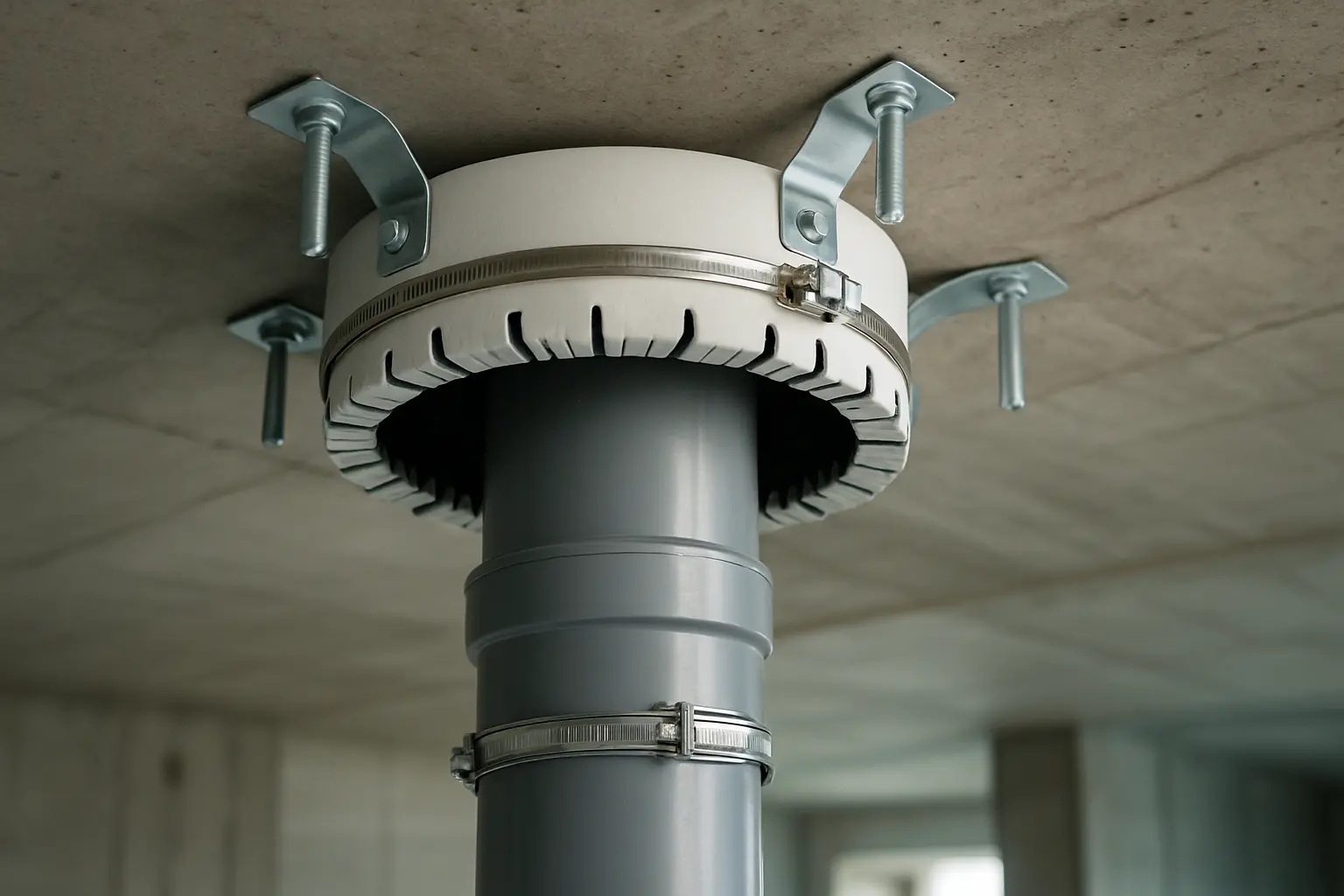

Používají se intumescentní manžety (kolíky ke stropu nebo do stěny) nebo zábalové pásy vložené do otvoru. Manžeta se montuje na stranu, ze které je požár předpokládán — u stropů standardně zespodu, u dělicích stěn zásadně na obě strany, pokud ETA neuvádí jinak. Rozsah použití běžně končí u DN 160 až DN 200; u větších dimenzí je nutné individuální posouzení. Kombinovaná potrubí (např. PP hrdlo na litinovém stoupačce) řešte podle materiálu v místě prostupu.

Kovová potrubí s izolací

Ocel a měď vedou teplo, proto rozhoduje chování izolace v okolí prostupu. Přerušení izolace v tloušťce stěny je u vytápění nepřípustné z hlediska tepelných ztrát i kondenzace u chladu, takže se používá průběžná izolace z minerální vlny s bodem tavení nad 1 000 °C v délce a tloušťce předepsané v ETA (typicky stovky milimetrů na každou stranu, u chladu často celá délka trasy). Kaučukové a PE izolace lze přes prostup vést jen s certifikovanou manžetou určenou pro daný typ izolace.

Kabelové trasy

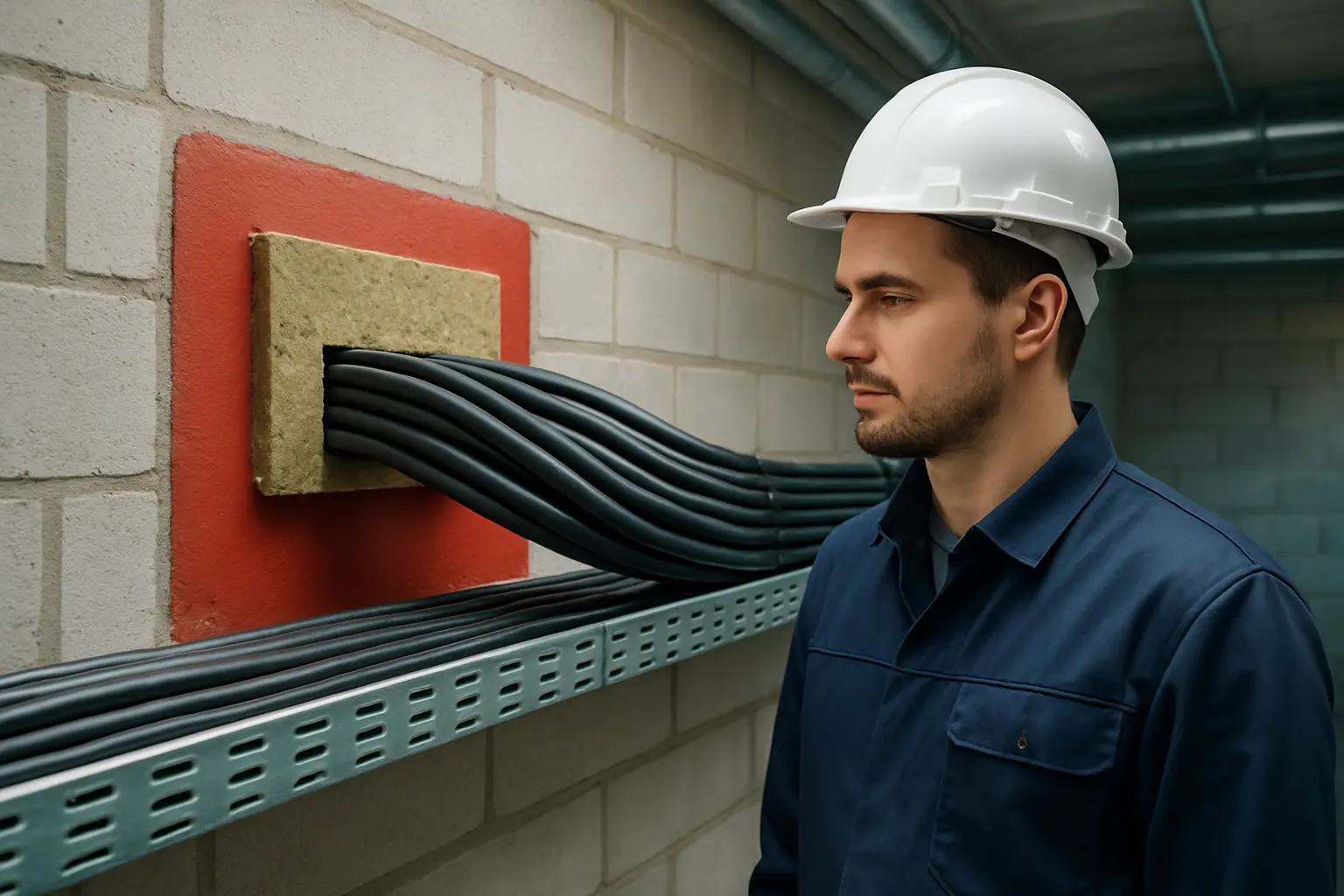

Podle rozsahu prostupu se používají protipožární nátěry na minerální desce, tvárnice a bloky, sáčky (polštáře) pro trasy s častými změnami, nebo lité ucpávky z požárně odolné malty. Pro trasy se zachováním funkčnosti při požáru (třídy P a PH podle ČSN 73 0848) musí být klasifikován celý systém včetně nosných konstrukcí a upevnění — kotvy a rošt jsou součástí zkoušky.

Instalační šachty, potrubní trasy a vzduchotechnika

Šachta je buď samostatný požární úsek s konstrukcemi a revizními dvířky v požadované odolnosti (dvířka typicky EI/EW 30 DP1, na chráněné únikové cestě ověřte přísnější požadavek), nebo se v úrovni každého podlaží uzavírá vodorovnou ucpávkou. Druhé řešení bývá levnější, ale znamená tolik ucpávek, kolik je podlaží — a všechny musí být přístupné pro kontrolu.

1. V PBŘ ověřit hranice požárních úseků a požadovanou odolnost každé konstrukce, kterou trasa protíná.
2. Zkontrolovat, že v daném místě existuje systém s ETA pokrývajícím materiál potrubí, dimenzi, izolaci i tloušťku a druh konstrukce.
3. Dodržet minimální rozestupy prostupů (často 100–200 mm mezi ucpávkami a od okraje otvoru) — jinak přetrasovat, ne improvizovat.
4. Otvory navrhnout s vůlí podle ETA, ne „na těsno" — příliš malá spára znemožní vložení zábalového pásu.
5. Do výkazu výměr zahrnout rezervní chráničky včetně jejich utěsnění a zaslepení.
6. Zajistit trvalou přístupnost ucpávek pro každoroční kontrolu (revizní dvířka, vynechání podhledu).

U vzduchotechniky prostup potrubí přes hranici požárního úseku řeší primárně požární klapka nebo potrubí v požadované odolnosti podle ČSN 73 0872; ucpávka pak řeší jen spáru mezi konstrukcí a rámem klapky, a to výhradně systémem, který výrobce klapky připouští.

Dokumentace, označení a kontroly

Utěsnění prostupů se v ČR posuzuje jako zařízení pro omezení šíření požáru, tedy požárně bezpečnostní zařízení podle vyhlášky č. 246/2001 Sb. Z toho plyne povinnost kontroly provozuschopnosti nejméně jednou za rok (pokud výrobce nebo PBŘ nestanoví lhůtu kratší) a povinnost vést doklad o provedení. Každá ucpávka nad rámec normové výjimky se označuje trvalým štítkem na obou stranách konstrukce.

Časté chyby z praxe

• Dotěsnění pěnou. Nejčastější vada; PU pěna hoří a spáru neuzavře ani na 15 minut.
• Míchání systémů různých výrobců v jednom prostupu — klasifikace tím pozbývá platnosti.
• Manžeta jen z jedné strany stěny, ačkoli ETA požaduje obě.
• Přerušená izolace potrubí vytápění v prostupu bez certifikovaného řešení — vznikne tepelný most i nedoložený detail.
• Ucpávka za sádrokartonem bez revizních dvířek: kontrolu nelze provést a doklad o provozuschopnosti nikdo nevystaví.
• Dodatečné provrtání hotové ucpávky při montáži další trasy bez opravy a nového štítku.
• Chybějící rozestupy mezi sousedními prostupy u hustě obsazených šachet.
• Záměna EI za EW u revizních dvířek šachty na únikové cestě.

Závěr

Do projektu TZB patří samostatný výkres nebo tabulka prostupů: číslo prostupu, konstrukce a její požadovaná odolnost, dimenze a materiál potrubí, druh izolace, typ ucpávky a číslo ETA. Bez tohoto podkladu se detail dořeší na stavbě podle toho, co má montážník v dodávce — a to je nejdražší varianta. Při přejímce vyžadujte protokoly o klasifikaci, seznam ucpávek s fotodokumentací a doklad o zaškolení zhotovitele u výrobce systému; první kontrolu provozuschopnosti naplánujte do roka od data na štítku.
