Tepelné čerpadlo a fotovoltaika: řízení přebytků a akumulace
Jak reálně zvýšit vlastní spotřebu FV v domě s tepelným čerpadlem — SG Ready vs. Modbus, akumulace do vody i konstrukce a proč přehřívání zásobníku na 60 °C nevyplácí.
Kombinace tepelného čerpadla (TČ) a fotovoltaiky se prodává jako samozřejmá synergie, ale roční profily obou technologií se míjejí. Prosinec a leden dávají v podmínkách ČR dohromady jen kolem 3–5 % roční výroby FV, zatímco na ně padá přes třetinu roční potřeby tepla na vytápění. Bez řízení a bez akumulace skončí vlastní spotřeba domu s TČ typicky na 25–35 % vyrobené energie — tedy prakticky stejně jako u domu s plynovým kotlem.
Přínos kombinace proto nespočívá v tom, že FV „pokryje vytápění“, ale v tom, že se v přechodném období (březen–květen, září–listopad) a při celoroční přípravě teplé vody přesune spotřeba kompresoru do hodin s přebytkem. K tomu je potřeba tři věci: měření v bodě připojení, řízení kompresoru podle okamžitého přebytku a dostatečná tepelná kapacita, kam přebytek uložit.
Následující text řeší návrhové parametry této vazby — od orientační bilance přes volbu komunikačního rozhraní až po nastavení hysterezí, které rozhoduje o tom, jestli TČ nebude cyklovat.
Bilance výroby a potřeby tepla
Roční výtěžnost FV v ČR se u orientace na jih se sklonem 30–35° pohybuje řádově 950–1 100 kWh/kWp (podle lokality a stínění). Orientace východ–západ sníží roční sumu asi o 10–15 %, ale zploští denní profil, což u domů s TČ a bez baterie zvyšuje využitelnou část výroby. Následující tabulka je orientační rozložení pro nízkoenergetický dům; ověřte na konkrétním PVGIS výpočtu a na denostupňové bilanci objektu.
| Měsíc | Podíl roční výroby FV (%) | Podíl roční potřeby tepla (%) |
|---|---|---|
| I | 2 | 19 |
| II | 4 | 16 |
| III | 8 | 13 |
| IV | 11 | 7 |
| V | 13 | 2 |
| VI–VIII | 39 | 0 |
| IX | 9 | 1 |
| X | 6 | 7 |
| XI | 3 | 14 |
| XII | 1,5 | 18 |
Praktický důsledek: instalovaný výkon FV nemá smysl navrhovat „na potřebu TČ“. Dům s potřebou tepla 15 MWh/rok a SCOP 3,5 spotřebuje na vytápění cca 4,3 MWh elektřiny, k tomu 1,0–1,5 MWh na teplou vodu. FV o 9 kWp vyrobí přes 9 MWh, ale v prosinci jen 130 kWh — proti měsíční spotřebě kompresoru řádově 900 kWh. Přebytky se využijí primárně na teplou vodu a na přechodné období.
Fotovoltaika nesnižuje potřebu bivalentního výkonu ani nemění návrh bivalentního bodu. Zdroj tepla se dimenzuje na tepelnou ztrátu, nikoli na výrobu FV.
Rozhraní pro řízení: SG Ready vs. Modbus

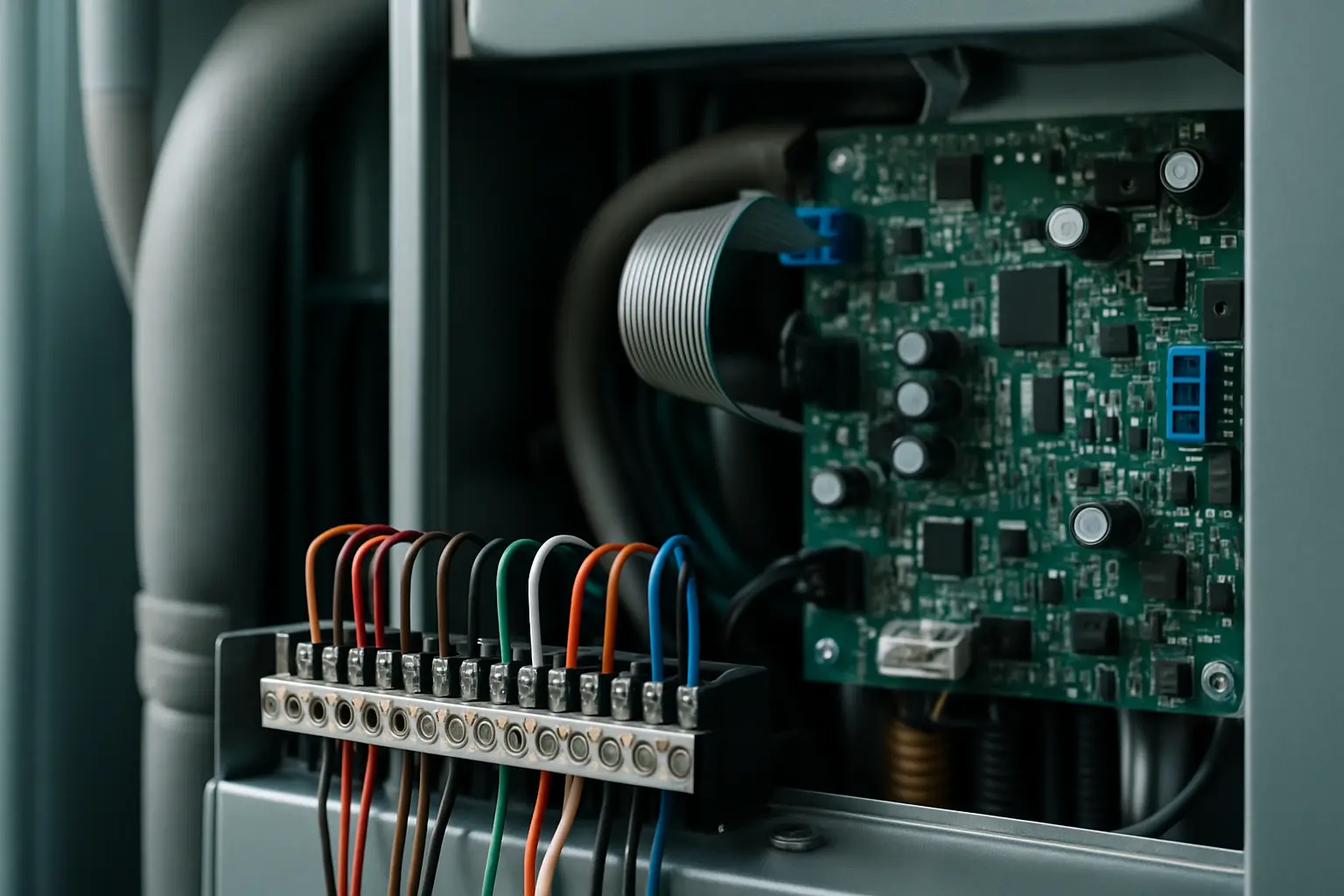

Většina TČ na trhu má vstup SG Ready — dva bezpotenciálové kontakty, tedy čtyři stavy. Jde o hrubé, ale robustní řešení, které nevyžaduje datovou komunikaci mezi střídačem a regulací TČ.
| Stav (kontakty) | Význam | Typická reakce regulace |
|---|---|---|
| 1:0 | Blokace (EVU lock) | Vypnutí kompresoru, max. 2 h |
| 0:0 | Normální provoz | Regulace podle ekvitermy |
| 0:1 | Doporučený provoz | Zvýšení žádané teploty o 2–5 K |
| 1:1 | Vynucený provoz | Ohřev na maximum, dohřev TV |
Omezení SG Ready je zásadní: nedokáže modulovat výkon kompresoru na velikost přebytku. Sepnutí stavu 0:1 u invertorového TČ typicky vyvolá provoz na výkonu daném ekvitermou, ne na výkonu odpovídajícím 2,4 kW přebytku. U jednotek s Modbus TCP/RTU nebo proprietárním API lze zadávat žádanou teplotu, omezení frekvence kompresoru nebo přímo požadovaný elektrický příkon — vlastní spotřebu to zvedá typicky o dalších 5–15 procentních bodů proti SG Ready.
Kam přebytek uložit
Akumulační nádrž je řádově levnější „baterie“ než lithiový akumulátor, ale s horší kvalitou uložené energie — vybít ji lze jen do tepla. Srovnání využitelné kapacity při vybití na elektrický ekvivalent (COP 3,5 při daném teplotním spádu):
| Zásobník / masa | Tepelná kapacita (kWh) | Elektrický ekvivalent (kWh) |
|---|---|---|
| 300 l TV, ΔT 20 K | 7,0 | 2,0 |
| 500 l TV, ΔT 25 K | 14,5 | 4,1 |
| 1 000 l akumulace, ΔT 15 K | 17,4 | 5,0 |
| Anhydrit 100 m2, ΔT 1,5 K | 5,3 | 1,5 |
Podlahová deska je nejlevnější akumulátor, ale s velkou setrvačností a s rizikem přetopení interiéru. Přehřátí o 1,5 K nad žádanou teplotu je v topné sezóně akceptovatelné, v přechodném období vede k otevírání okien. Proto se doporučuje omezit posun žádané teploty v topné vodě na 3–5 K a hlídat teplotu v referenční místnosti.
Proč se nevyplácí hnát teplou vodu na 60 °C
Každý 1 K zvýšení kondenzační teploty snižuje COP typicky o 2–2,5 %. Ohřev zásobníku z 48 na 60 °C tedy sníží COP kompresoru přibližně o čtvrtinu — uložená energie se prodraží. Efektivnější je ohřívat v přebytku častěji na nižší teplotu než jednorázově na maximum. Výjimkou je termická dezinfekce, kterou má smysl naplánovat právě do slunného dne (viz požadavky na provoz rozvodů TV a prevenci legionelly).
Nastavení regulace přebytků

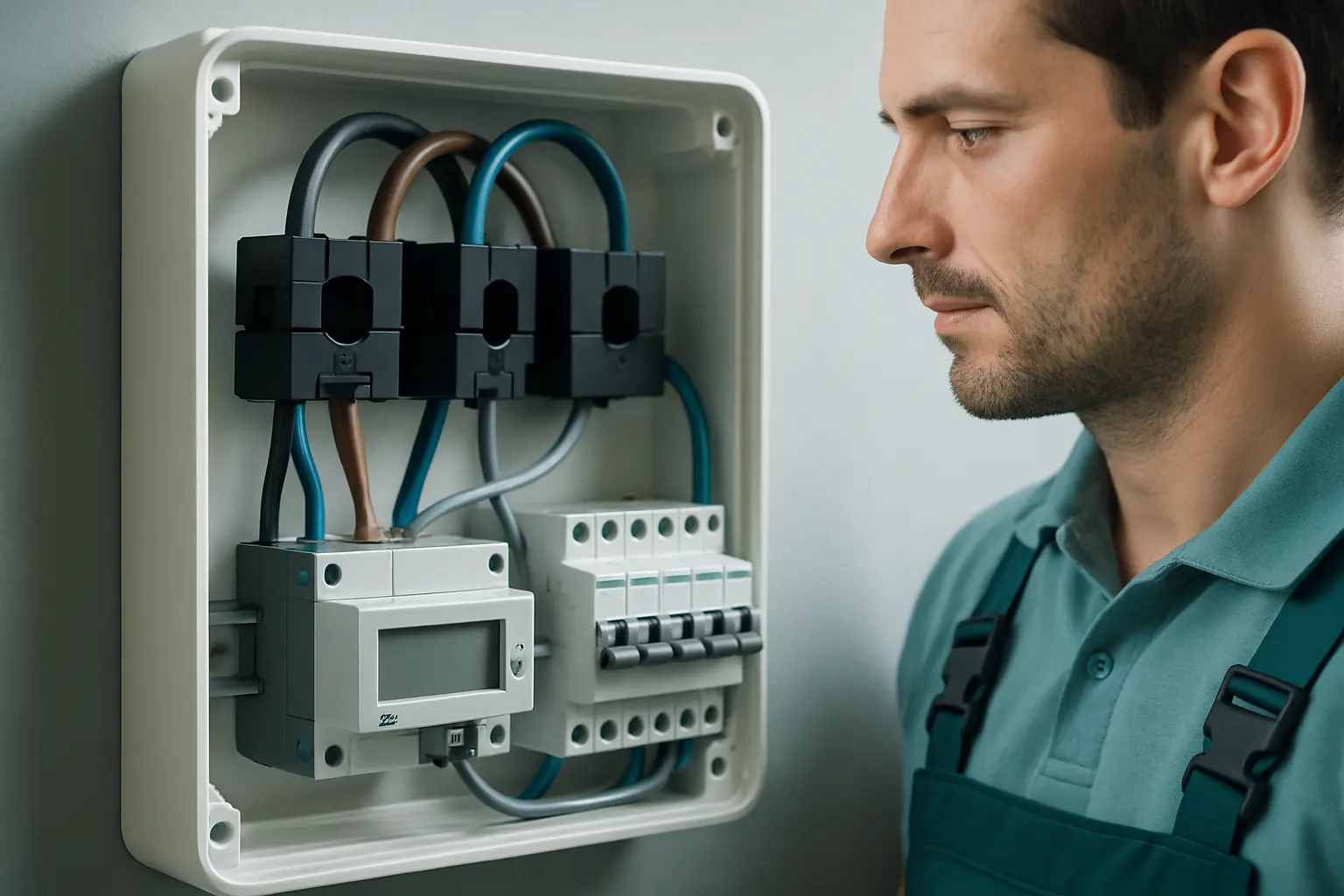

Řídicí veličinou musí být přetok v bodě připojení (obousměrný elektroměr nebo měřicí transformátory na hlavním přívodu), nikoli výroba střídače. Doporučený postup uvedení do provozu:
- Zjistit minimální elektrický příkon kompresoru při dané teplotě zdroje — u TČ 8–12 kW bývá 0,8–1,5 kW; pod touto hodnotou nemá cenu spouštět.
- Nastavit prahovou hodnotu přetoku pro start na minimální příkon + 15 % rezervy a zpoždění potvrzení 3–5 min (filtruje průběh oblačnosti).
- Nastavit vypínací prah na 0 až −300 W přetoku s časovým zpožděním 5–10 min, aby jeden mrak nevypínal kompresor.
- Minimální doba běhu 15 min, maximálně 3–4 starty kompresoru za hodinu.
- Omezit posun ekvitermní křivky na +3 až +5 K a teplotu TV v přebytku na 50–55 °C.
- Nastavit blokaci přebytkového režimu, pokud venkovní teplota přesáhne mez pro vytápění (typicky 15–17 °C) — jinak se topí do prázdna.
- Ověřit záznamem po 4 týdnech: podíl vlastní spotřeby, počet startů, dosažené teploty v zásobníku.
Legislativa a ekonomika
Výroba do 50 kW nevyžaduje licenci na výrobu elektřiny podle energetického zákona č. 458/2000 Sb. ve znění novel (tzv. Lex OZE I); připojení se přesto řeší žádostí u distributora a instalace musí splnit požadavky ČSN EN 50549-1 na paralelní provoz s distribuční sítí NN. Od roku 2024 je možné sdílení elektřiny prostřednictvím Elektroenergetického datového centra, což mění výpočet návratnosti u větších instalací — přebytek, který dříve šel do výkupu za nízkou cenu, lze přiřadit dalšímu odběrnému místu.
Ekonomicky platí jednoduché srovnání: uložení 1 kWh do lithiové baterie stojí v investici řádově 8 000–12 000 Kč/kWh kapacity, do 500l zásobníku s výměníkem řádově desetinu při ekvivalentu cca 4 kWh elektřiny. Baterie má smysl tam, kde je nutné krytí spotřeby domácnosti a využití spotového tarifu; pro TČ samotné je akumulační nádrž vždy první volba.
Časté chyby z praxe
- Řízení podle výroby střídače místo podle přetoku v bodě připojení — TČ startuje, i když FV právě pokrývá spotřebu domácnosti.
- Trvale nastavený stav SG Ready 1:1 („vynucený provoz“) na celou slunečnou část dne. Kompresor jede na maximum, přebytek se vyčerpá za 20 min a zbytek dne se dotuje ze sítě.
- Blokace přes vstup EVU delší než 2 h u objektu bez akumulace — pokles teploty vody v otopné soustavě a následný dohřev elektrokotlem.
- Cílová teplota TV 60 °C v přebytku bez potřeby dezinfekce; ztráta COP převáží nad hodnotou uložené energie.
- Nádrž bez teplotního rozvrstvení (vstup bez rozdělovače, špatná pozice čidel) — reálně využitelné ΔT klesne z 25 K na 10–12 K.
- Zanedbaná souběžná spotřeba: bazénové čerpadlo, klimatizace a wallbox soutěží o stejný přebytek. Bez prioritizace v regulaci se řízení chová nepředvídatelně.
- FV navržená „na TČ“ o 15 kWp u domu s roční spotřebou 6 MWh — v prosinci to nepomůže, v červnu se přebytek nemá kam uložit.
Závěr
Praktický cíl při návrhu je dostat vlastní spotřebu FV nad 50 % a zároveň neztratit SCOP tepelného čerpadla. To splní kombinace: FV 6–10 kWp s částí panelů v orientaci východ–západ, zásobník TV minimálně 300 l (lépe 400–500 l), akumulace pro otopnou vodu 30–50 l na kW výkonu TČ, řízení podle přetoku s Modbus rozhraním a omezení přebytkového posunu žádané teploty na 5 K. Pokud jednotka Modbus nemá, použijte SG Ready pouze ve stavu 0:1 s prahovým řízením a časovými zpožděními podle výše uvedeného postupu — stav 1:1 rezervujte pro ohřev TV a plánovanou termickou dezinfekci.
