Tepelné čerpadlo vzduch-voda: určení bivalentního bodu a záložní zdroj

Vytápění · 29. července 2026

Jak z tepelné ztráty a výkonové křivky najít bivalentní bod, jaký typ bivalence zvolit a jak dimenzovat elektrokotel včetně kontroly jističe a objemu soustavy.

U tepelného čerpadla vzduch-voda klesá výkon právě tehdy, kdy ho budova potřebuje nejvíc. Zatímco potřeba tepla roste lineárně s poklesem venkovní teploty, dostupný výkon TČ se s klesající teplotou zdroje snižuje — u typického invertorového monobloku je při A-15/W45 k dispozici řádově 60–75 % výkonu naměřeného při A7/W35. Průsečík obou závislostí je bivalentní bod a jeho poloha rozhoduje o tom, kolik energie za sezónu dodá kompresor a kolik elektrokotel.

Chyba v tomto místě je drahá v obou směrech. Návrh na plný výkon při návrhové venkovní teplotě vede k předimenzovanému stroji, který 80 % sezóny taktuje pod svým regulačním minimem, a k vyššímu jističi. Návrh s bivalentním bodem u 0 °C naopak přenese na elektrokotel podstatnou část zimní spotřeby a sezónní účinnost soustavy spadne pod hodnoty, se kterými se počítalo v průkazu energetické náročnosti.

Postup níže vychází z tepelné ztráty podle ČSN EN 12831-1 a z výkonových dat měřených podle ČSN EN 14511; sezónní ukazatele (SCOP, η_s) se stanovují podle ČSN EN 14825.

Vstupní data: ztrátová přímka a výkonová křivka

Potřebu tepla lze v rozsahu vytápěcí sezóny s dostatečnou přesností popsat přímkou mezi bodem návrhové venkovní teploty T_e a bodem, kdy vytápění končí (typicky 15 °C při vnitřní teplotě 20 °C, u nízkoenergetických domů i 12–13 °C vlivem zisků):

Q(T_e) = Q_N · (T_i − T_e) / (T_i − T_e,N)

Pro dům se ztrátou 9 kW při T_e,N = −15 °C a T_i = 20 °C vychází:

Bivalentní bod je zde přibližně −6 °C. Hodnoty výkonu jsou ilustrativní — pro konkrétní typ je nutné použít tabulky výrobce pro skutečnou výstupní teplotu vody, ne pro W35. Rozdíl mezi W35 a W55 znamená u stejného stroje často 15–25 % výkonu a 30–40 % COP.

Výkonovou křivku vždy odečítejte při návrhové teplotě otopné vody dané soustavy. Katalogový „výkon 8 kW" platí u většiny strojů pro A7/W35, tedy pro provozní stav, který v zimě nikdy nenastane.

Kolik energie odebere záložní zdroj

Rozhodující není výkonový podíl, ale podíl na roční dodávce tepla. Ten je díky rozložení teplot v ČR (počet hodin pod −5 °C je řádově 200–400 h/rok podle lokality) výrazně nižší, než by se z výkonů zdálo. Orientační hodnoty pro středočeské klima a paralelní bivalenci:

Jde o orientační rozsah odvozený z teplotních četností, ne o výpočet podle normy; pro průkaz nebo dotační výpočet použijte hodinovou nebo měsíční metodu.

Volba typu bivalence

U kombinace s plynovým kondenzačním kotlem se druhý bod přepnutí neurčuje podle výkonu, ale podle ekonomiky: poměru ceny elektřiny a plynu dělený okamžitým COP. Při ceně elektřiny 4,5 Kč/kWh a plynu 1,8 Kč/kWh je hranice u COP ≈ 2,6, čemuž u W50 odpovídá venkovní teplota kolem −5 až −7 °C.

Postup návrhu krok za krokem

1. Stanovte tepelnou ztrátu podle ČSN EN 12831-1 s T_e pro danou lokalitu (−12 °C Praha a většina nížin, −15 °C vyšší polohy, −18 °C nad ~700 m n. m. — ověřte v národní příloze).
2. Určete návrhovou teplotu otopné vody po případné výměně těles; u rekonstrukcí měřením dosáhnete reálné hodnoty spolehlivěji než výpočtem.
3. Přičtěte potřebu tepla pro TV. U RD ji nepřičítejte k výkonu při T_e,N, ale ověřte dobu dohřevu zásobníku (např. 200 l z 15 na 50 °C = 8,1 kWh, při 4 kW dostupného výkonu ≈ 2 h).
4. Z tabulek výrobce vyneste výkon při dané W pro teploty +7, +2, −7, −12, −15 °C a najděte průsečík se ztrátovou přímkou.
5. Pokud bivalentní bod vyjde nad −3 °C, zvolte o stupeň větší stroj nebo snižte teplotní spád soustavy; pod −10 °C naopak kontrolujte minimální modulační výkon proti nejmenší otopné zóně.
6. Dimenzujte elektrokotel na rozdíl Q_N − P_TČ(T_e,N), zaokrouhlený nahoru o jeden stupeň spínání; ve příkladu 9,0 − 5,2 = 3,8 kW → 4 kW ze 6 kW instalovaných.
7. Zkontrolujte hlavní jistič: TČ 8 kW s příkonem ~3,4 kW plus 6 kW elektrokotle znamená ~13,6 A/fázi navíc; u 3×25 A to bývá na hraně, řešením je blokování stupňů kotle nebo proudové omezení v regulaci.
8. Ověřte objem soustavy pro odtávání: minimum 10–12 l/kW výkonu TČ, u soustav s termostatickými hlavicemi nebo malým podlahovým okruhem doplňte akumulaci či anuloid.
9. Zkontrolujte hluk podle ČSN 73 0532 a nařízení o ochraně zdraví před nepříznivými účinky hluku (limity v chráněném venkovním prostoru staveb 50 dB den / 40 dB noc, s korekcemi) — u nočního provozu s tichým režimem počítejte s poklesem výkonu 10–20 %.

Záložní zdroj: provedení a jištění

Elektrokotel má být stupňovitý (typicky 2/4/6 kW) a spínaný regulací TČ, nikoli samostatným termostatem. Jednostupňové 6 kW zapnuté při každém dohřevu TV zvýší podíl přímé elektřiny o jednotky procent ročně bez jakéhokoli přínosu.

Zásady, které se v projektech opomíjejí:

• Topná tělesa v akumulační nádobě nesmí být jediným zdrojem pro protimrazovou ochranu monobloku — ta se musí zajistit v primárním okruhu (nemrznoucí směs nebo cirkulace při odstávce).
• Elektrokotel na výstupu za TČ, ne před ním; jinak snižuje teplotní rozdíl na kondenzátoru a TČ vypne na vysoký tlak.
• U bivalence s plynovým kotlem musí být zajištěna hydraulická separace a zabráněno průtoku horké vody kondenzátorem TČ (zpětná klapka, přepínací ventil).

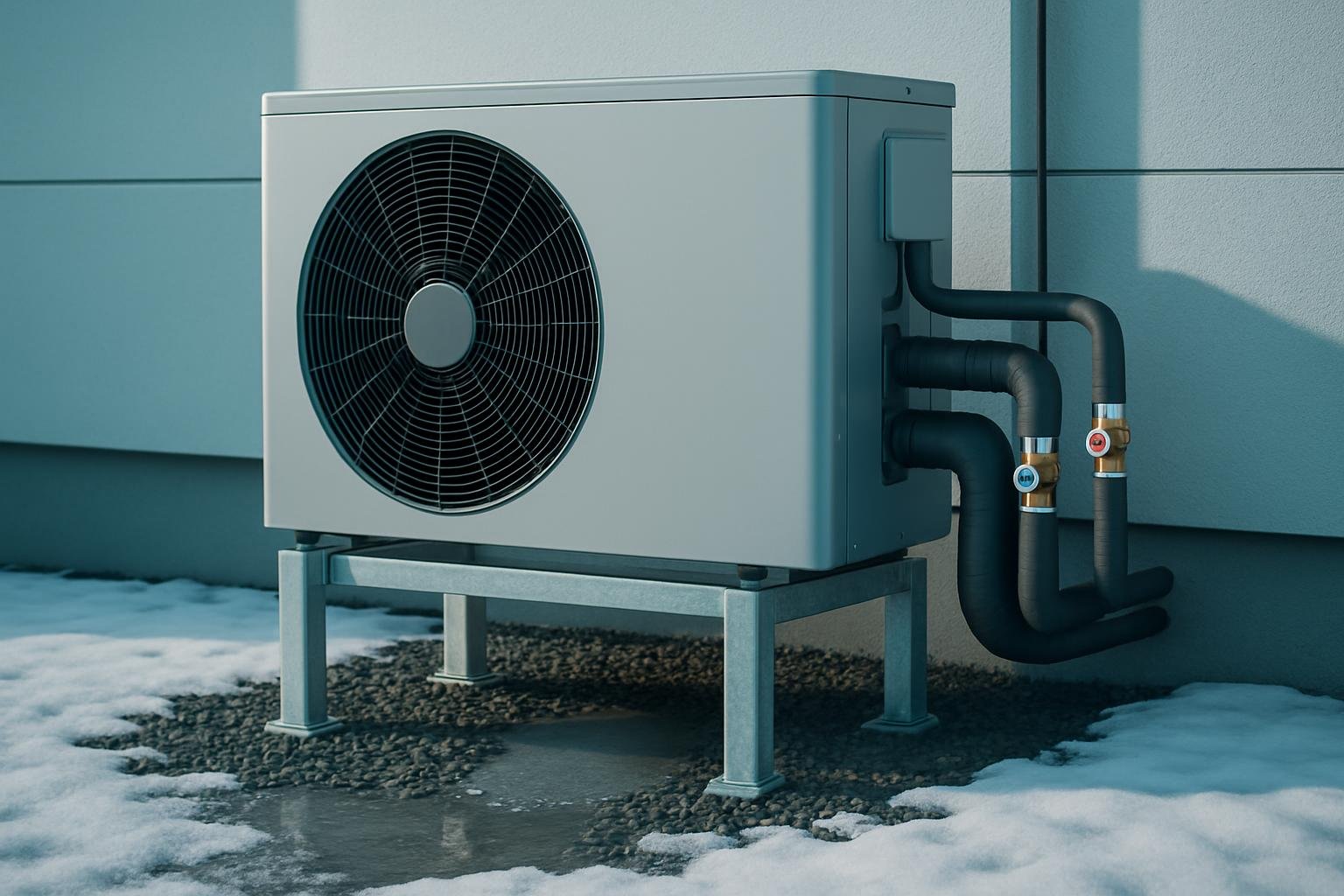

• Ochrana proti zamrznutí kondenzátu: odvod nesmí končit v hadici vedené venkovním prostředím bez vyhřívání.

Časté chyby z praxe

• Dimenzování na výkon při A7/W35. Vede k bivalentnímu bodu okolo 0 °C a k podílu elektrokotle 15–25 % roční dodávky.
• Předimenzování „na jistotu". TČ s minimálním výkonem 3,5 kW v domě se ztrátou 6 kW takuje celý přechodový provoz; kompresor startuje i 15× za hodinu a reálný SCOP klesne o 10–15 % pod katalogovou hodnotu.
• Ignorování dohřevu TV při návrhu výkonu. Kolize s vytápěním se řeší přepínacím ventilem a časovým omezením, ne zvětšením stroje.
• Bivalentní bod nastavený v regulaci jinak než v projektu. Servisní default bývá −5 nebo 0 °C; po uvedení do provozu hodnotu zkontrolujte a zaprotokolujte.
• Chybějící objem soustavy. Odtávání odebírá z otopné vody 1,5–3 kWh; při 50 l soustavy klesne teplota o 25 K a stroj cyklicky hlásí poruchu nízkého průtoku.
• Nekontrolovaný jistič a rezervace příkonu. Navýšení hlavního jističe znamená vyšší měsíční platbu i souhlas distributora — patří to do rozpočtu, ne do reklamací.

Závěr a doporučení

Pro běžný rodinný dům v ČR navrhujte bivalentní bod v pásmu −5 až −7 °C u nízkoteplotních soustav (W40) a −3 až −5 °C u rekonstrukcí s W50–55, s monoenergetickou paralelní bivalencí a stupňovitým elektrokotlem 2/4/6 kW dimenzovaným na rozdíl výkonů při návrhové teplotě. Podklad k projektu tvořte vždy jako tabulku výkonů a ztráty ve pěti teplotních bodech při skutečné teplotě otopné vody — tento jeden list rozhodne o sezónní účinnosti víc než volba výrobce. Nastavenou hodnotu bivalence a stupně dohřevu uveďte do protokolu o uvedení do provozu a po první zimě porovnejte s odečtem elektroměru: podíl přímé elektřiny nad 8 % roční spotřeby signalizuje chybu v návrhu nebo v nastavení regulace.
